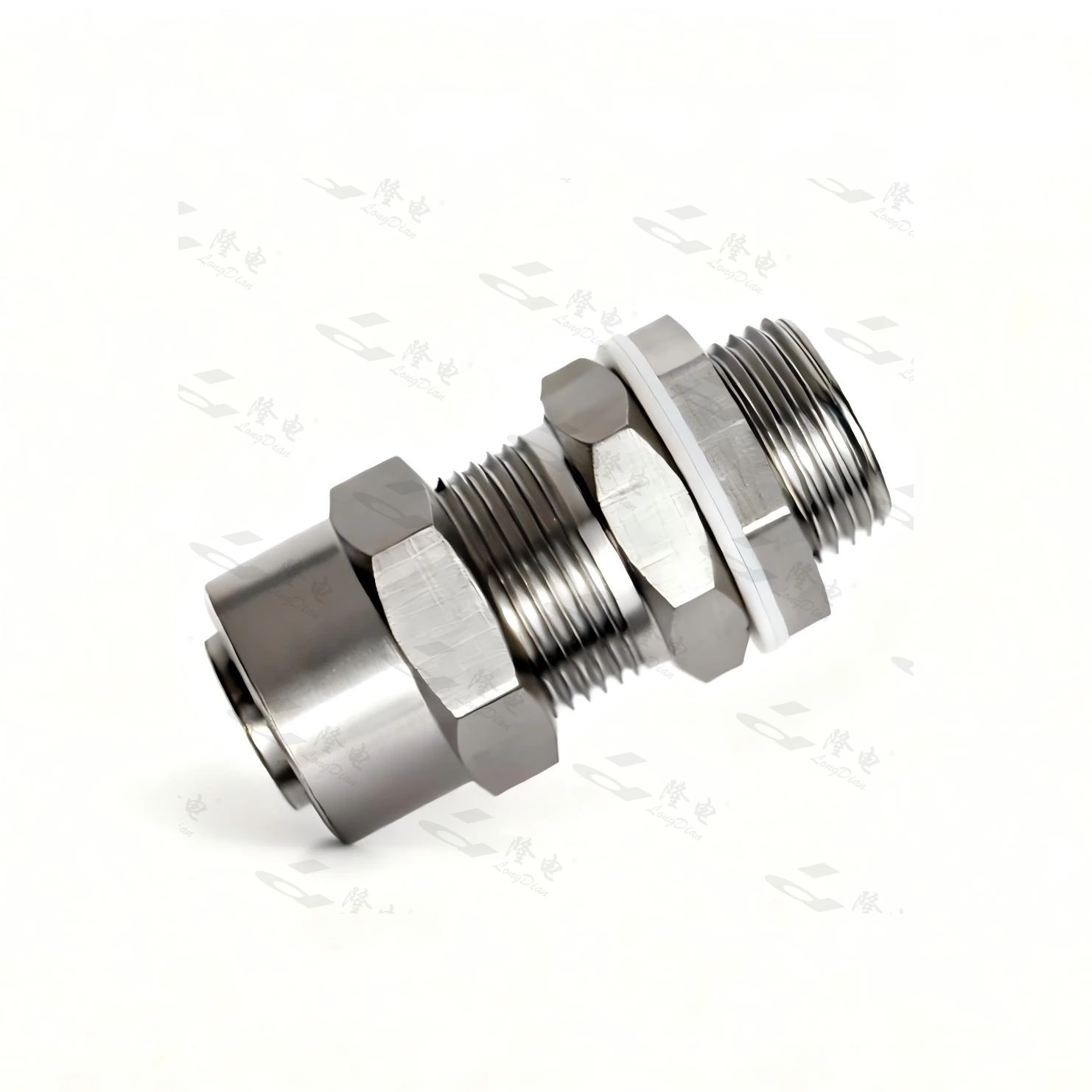

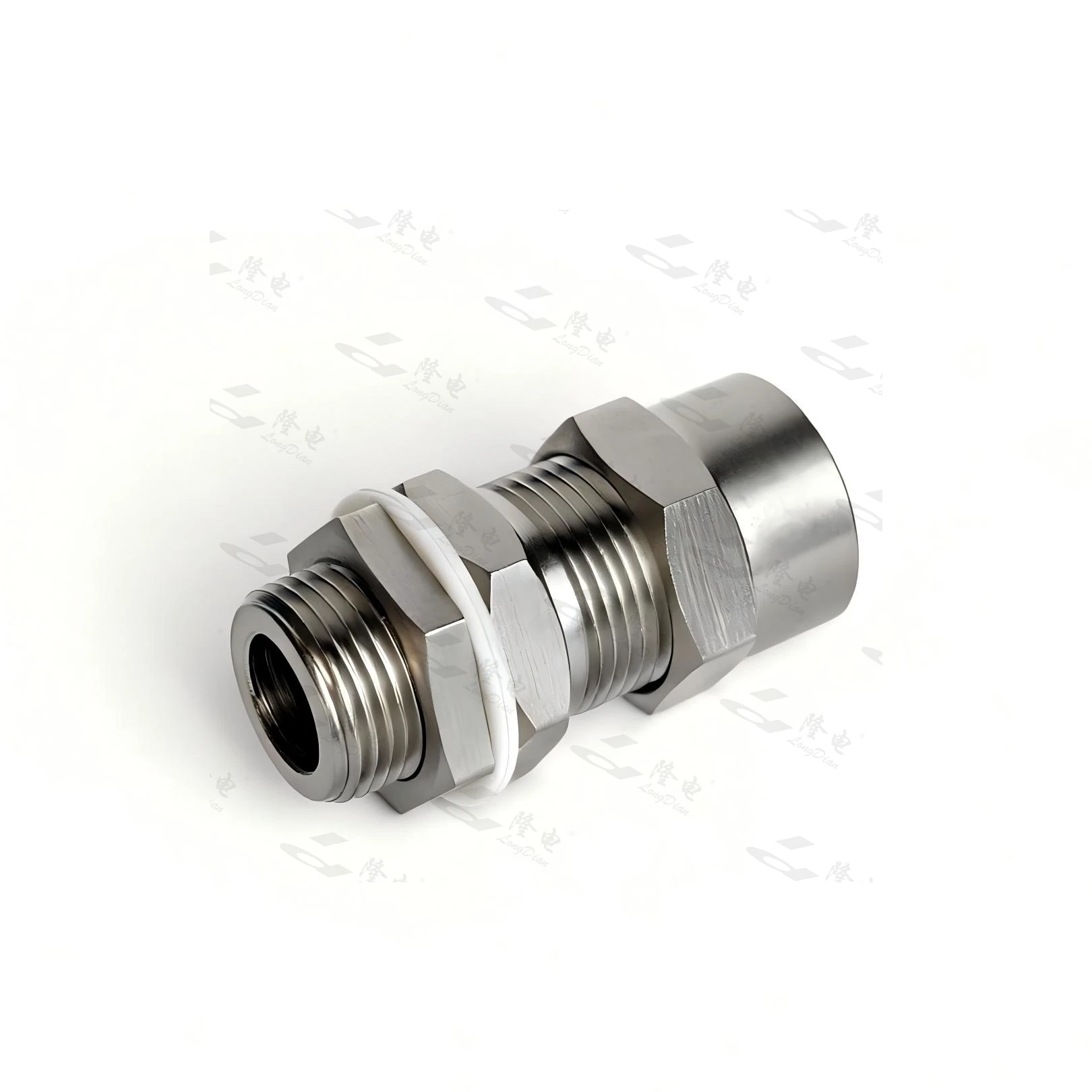

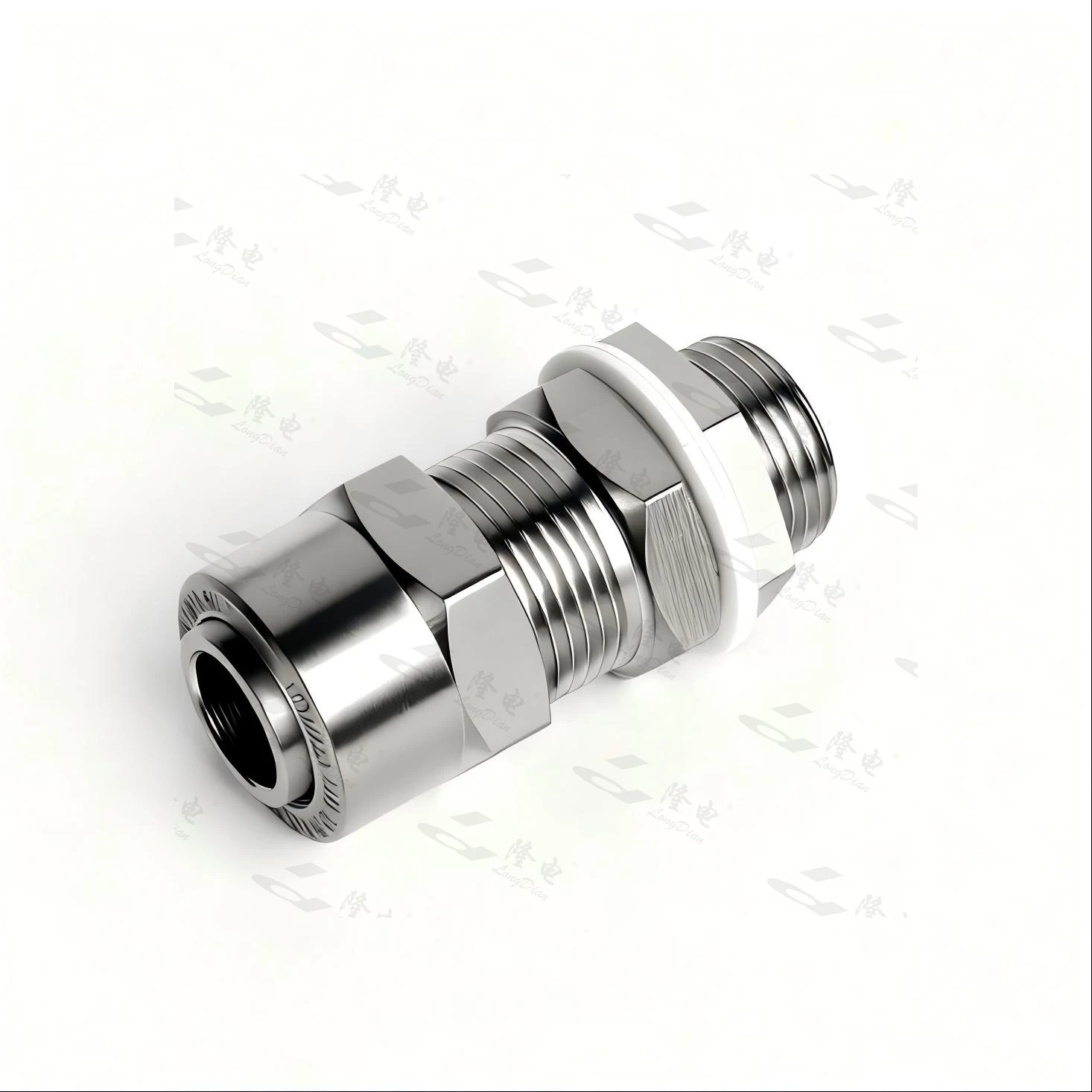

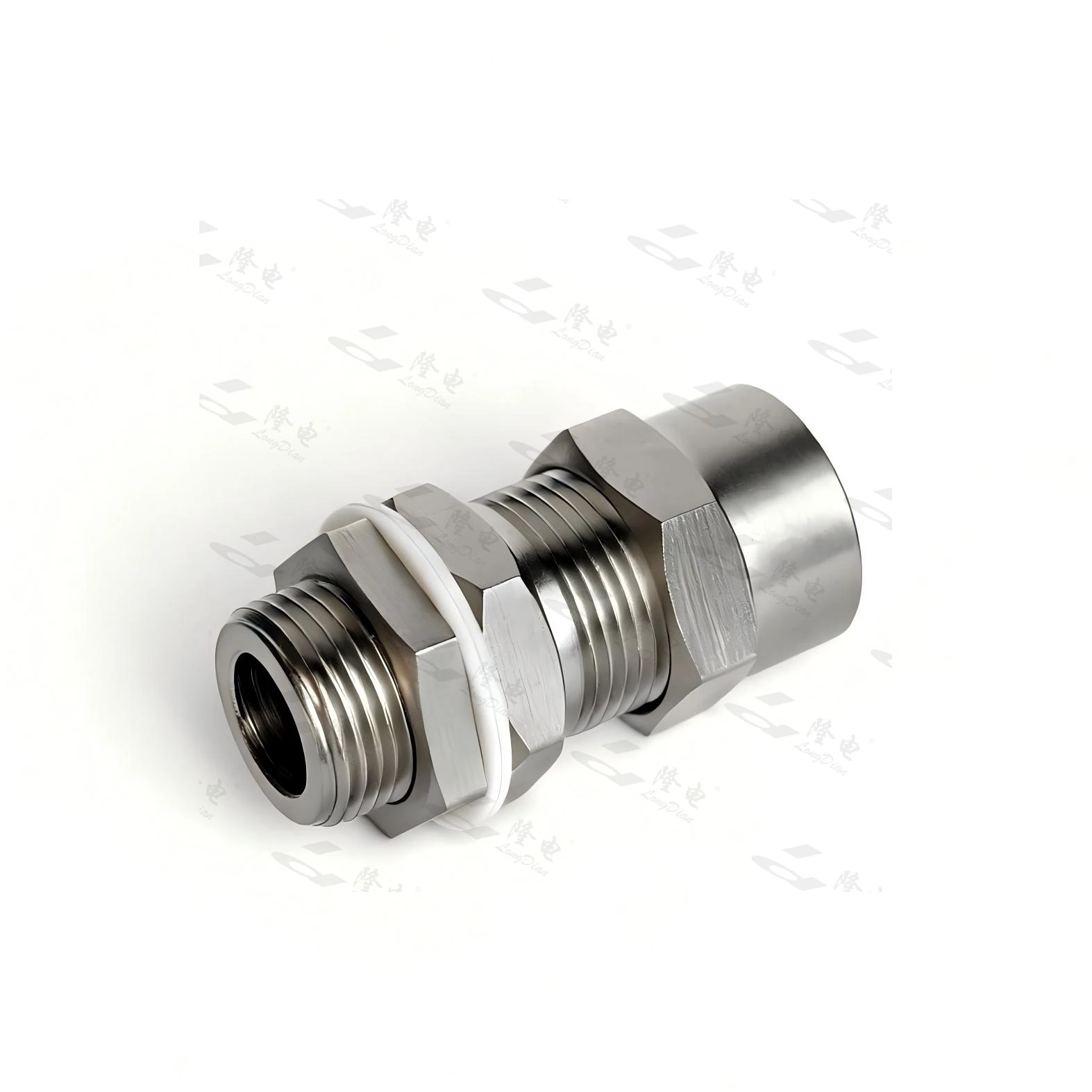

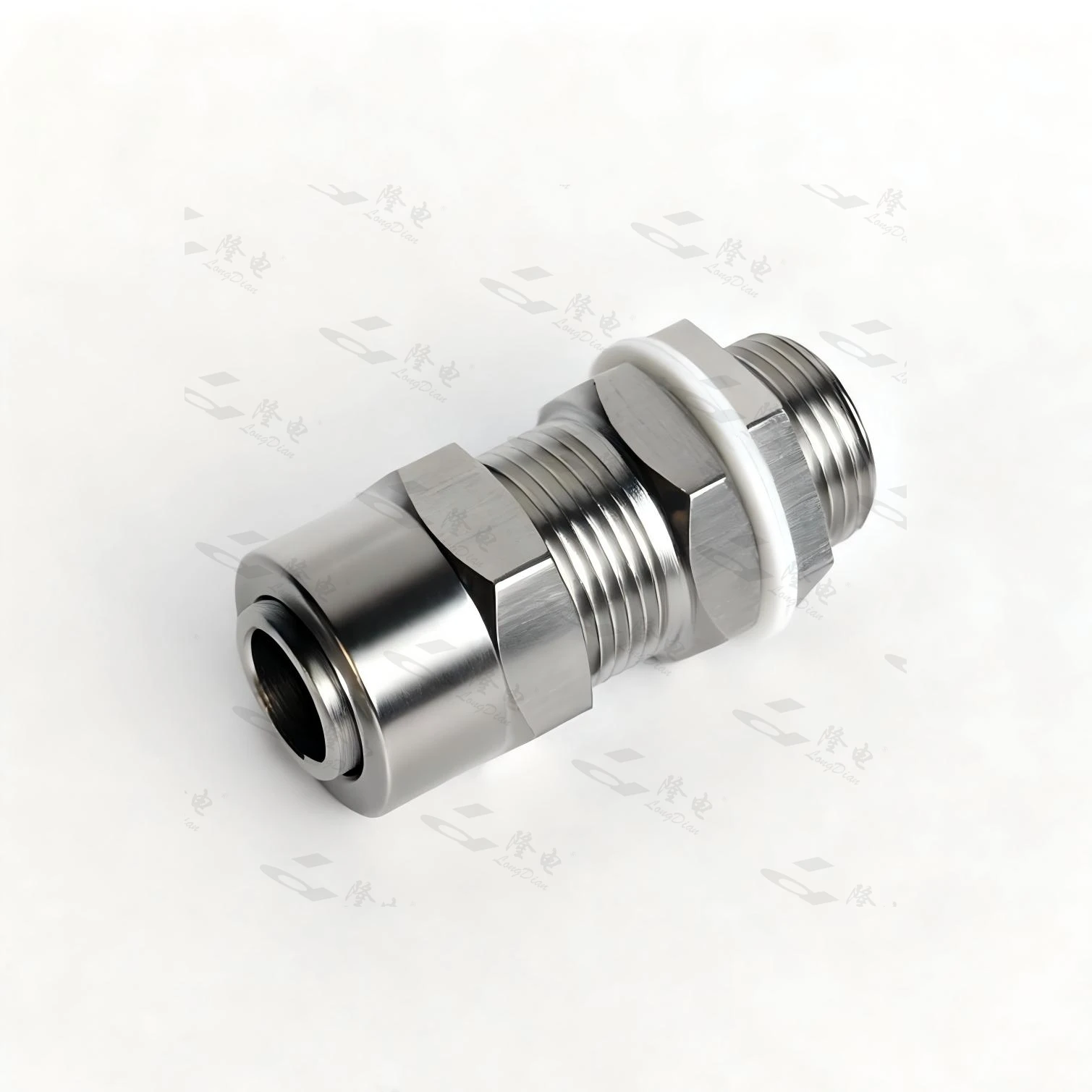

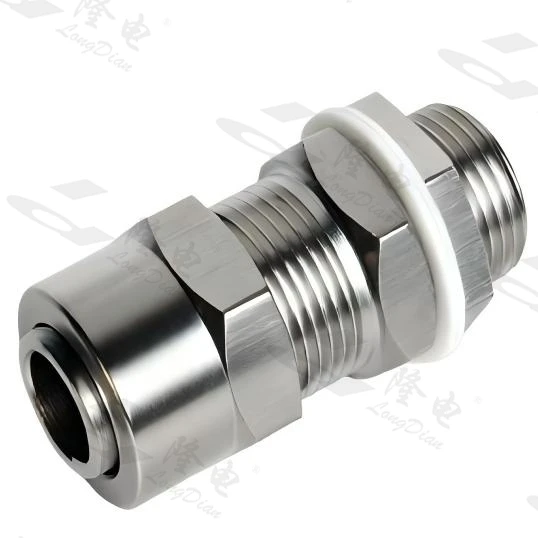

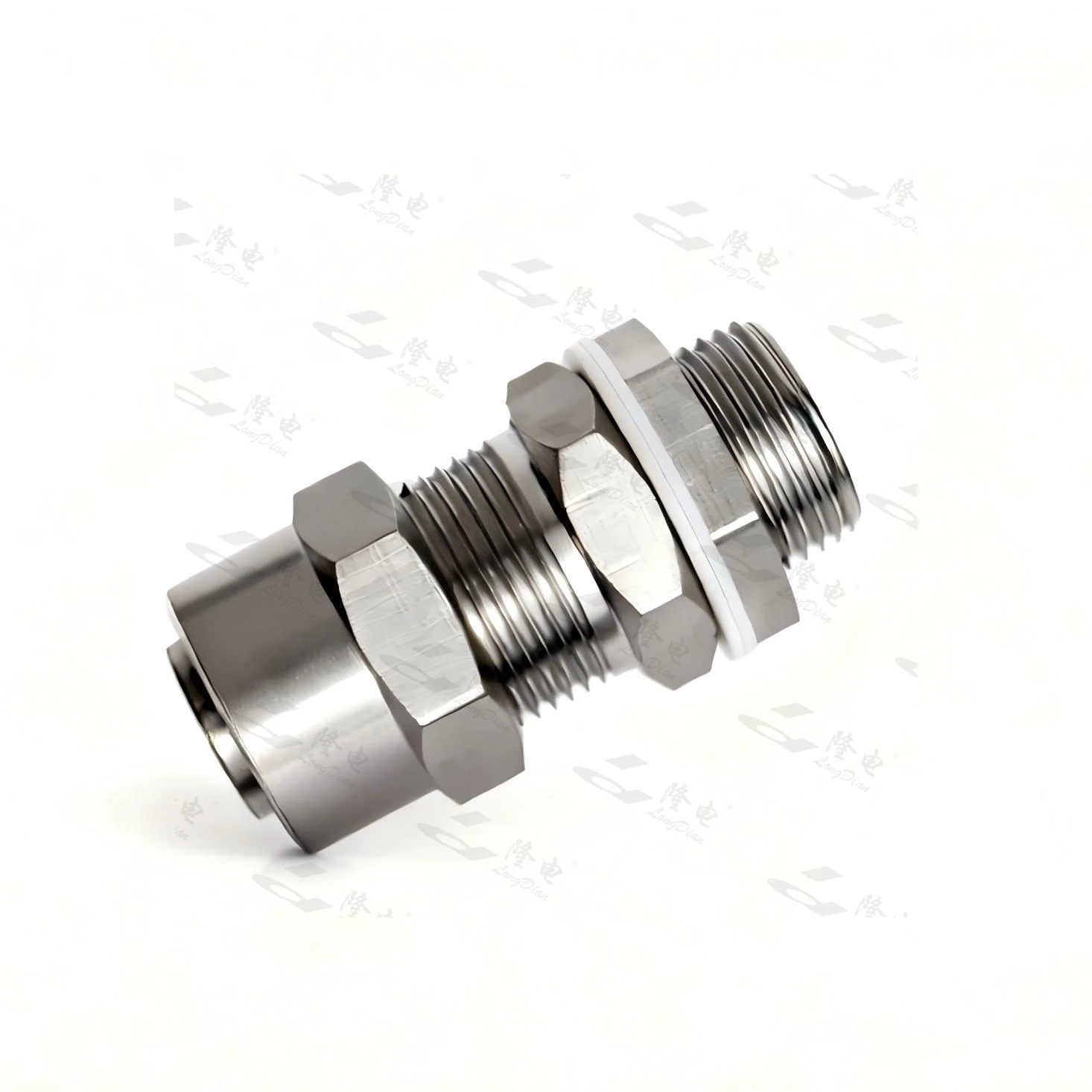

DT-□-□-Ⅲ系列是LD电气生产的防爆电缆接头（电气附件），具有增强型多重密封结构，专为防爆外壳电缆入口处的电缆夹紧、固定和密封而设计。通过IEC 60079 / EN 60079 / GB/T 3836标准认证，防爆标志为Ex db ⅡC Gb、Ex eb ⅡC Gb、Ex tb ⅢC Db，螺纹尺寸范围为M16×1.5至M100×2、NPT 3/8〞至NPT 4〞。
工作环境温度范围为–60°C至+55°C，工作温度范围为–20°C至+60°C，适合安装海拔最高2500m，相对湿度≤95%。标准大气压为 80–110 kPa，含氧量正常 (21%)。对于 NPT 螺纹产品，不包括密封垫片和锁紧螺母。
1. 应用
1、适用于1区、2区爆炸性气体环境（IIA、IIB、IIC组）和21区、22区可燃性粉尘环境，兼容LD电气生产的防爆控制柜、动力柜、接线盒、配电柜、照明/自动化设备。
2、广泛应用于石油天然气、石化、海工、电力、冶金等危险工业领域，防爆外壳和机柜中的非铠装电缆入口需要增强密封性能。
3. 设计用于安装在没有剧烈振动、机械冲击以及可能损坏绝缘的气体或蒸汽的位置，污染等级为 IEC 60664-1 3 级，确保在户外、沿海和高温场所等恶劣工业环境中提供可靠的性能。
2. 特点
1. 增强型多重密封结构，提供比标准压盖更高的防护等级，结合Ex db ⅡC Gb / Ex eb ⅡC Gb / Ex tb ⅢC Db防爆认证，确保压盖有效遏制任何内部着火，防止火焰蔓延，同时提供卓越的防水防尘性能。
2. 耐腐蚀、耐盐雾的主体材料（镀镍黄铜、SS304、SS316L）和 PA6 防旋转垫圈可提供坚固的机械结构、安全的电缆固定以及在恶劣工业条件下的较长使用寿命；多种螺纹选项（M、NPT、G、PG）支持灵活的接线配置。
3. 与LD Electric防爆外壳和机柜完全兼容，无缝集成；专为非铠装电缆布线而设计，易于安装和维护，提供可定制的规格和材料，以满足不同现场条件下的特定项目要求。
三、技术参数
|
规格 |
螺纹标准D |
最小螺纹长度L(mm) |
密封范围至电缆直径A(mm) |
最大直径F （毫米） |
紧固扭矩 (牛米) |
||||
|
公制 |
不扩散条约 |
公制 |
不扩散条约 |
标准密封最小最大 |
加厚密封最小最大 |
额外的- 厚密封 最小最大 |
|||
|
DT-20-□-Ⅲ/Ⅳ |
M20×1.5 |
1/2〞 |
15 |
15 |
6.0 10.0 |
5.0 7.5 |
2.5 6.5 |
31 |
20 |
|
DT-25-□-Ⅲ/Ⅳ |
M25×1.5 |
3/4〞 |
15 |
15 |
11.0 16.0 |
8.0 12.0 |
5.5 9.5 |
41 |
25 |
|
DT-32-□-Ⅲ/Ⅳ |
M32×1.5 |
1〞 |
15 |
16.5 |
16.0 20.0 |
13.5 17.5 |
11.0 15.0 |
46 |
30 |
|
DT-40-□-Ⅲ/Ⅳ |
M40×1.5 |
1-1/4〞 |
15 |
17.5 |
23.0 28.0 |
19.5 23.5 |
17.0 21.0 |
55 |
45 |
|
DT-50-□-Ⅲ/Ⅳ |
M50×1.5 |
1-1/2〞 |
15 |
17.5 |
30.0 35.0 |
27.0 31.0 |
24.5 28.5 |
63 |
50 |
|
DT-63-□-Ⅲ/Ⅳ |
M63×1.5 |
2〞 |
15 |
18 |
38.0 42.0 |
34.5 38.5 |
32.0 36.0 |
75 |
60 |
|
DT-75-□-Ⅲ/Ⅳ |
M75×1.5 |
2-1/2〞 |
15 |
23.5 |
48.0 56.0 |
44.5 48.5 |
42.0 46.0 |
90 |
75 |
|
DT-80-□-Ⅲ/Ⅳ |
M80×2 |
3〞 |
15 |
26 |
61.0 68.0 |
57.5 61.5 |
55.0 59.0 |
110 |
85 |
|
DT-90-□-Ⅲ/Ⅳ |
M90×2 |
3-1/2〞 |
16 |
27 |
73.0 80.0 |
69.5 73.5 |
67.0 71.0 |
120 |
95 |
|
DT-100-□-Ⅲ/Ⅳ |
M100×2 |
4〞 |
18 |
28 |
85.0 92.0 |
81.5 85.5 |
79.0 83.0 |
130 |
110 |

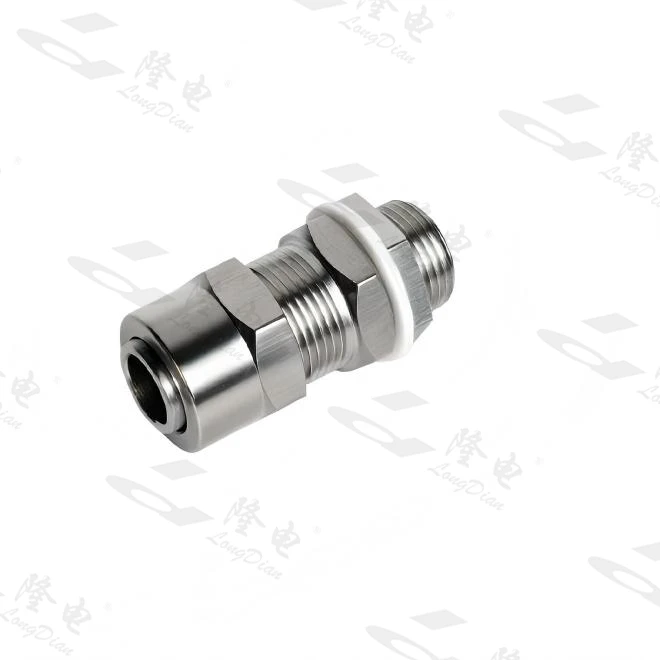

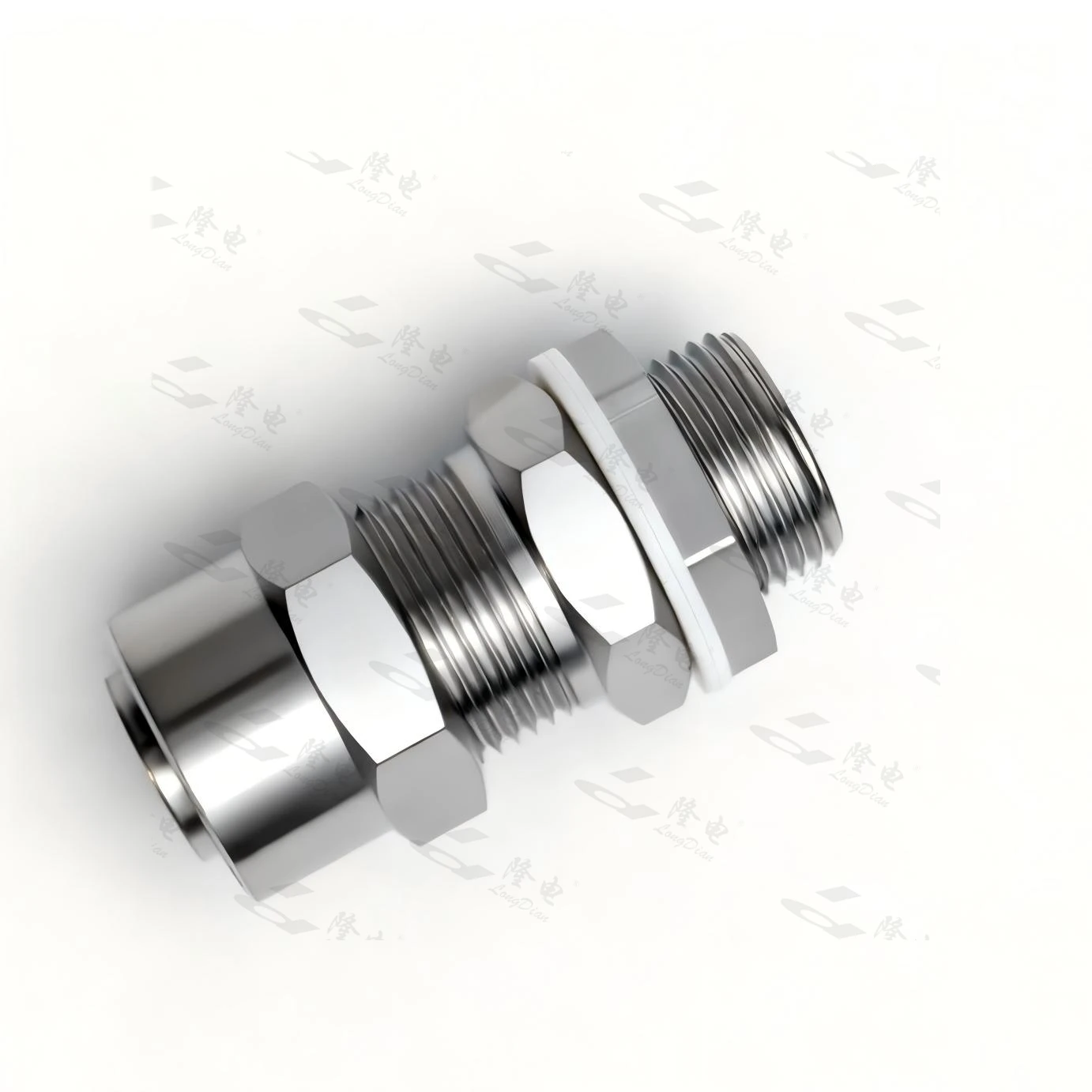

DT系列防爆电缆接头（Ⅲ）

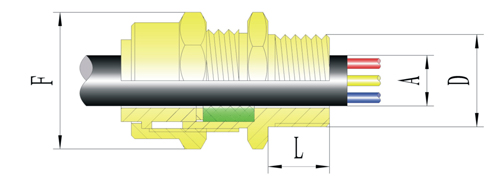

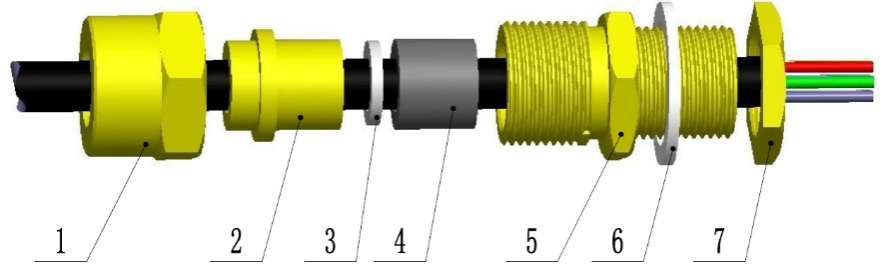

DT系列防爆电缆接头装配示意图（Ⅲ）
1、密封螺母
2、中体
3、防止旋转的垫片
4、橡胶密封圈
5、连接器
6、密封垫圈
7、锁紧螺母
4. 性能展示
