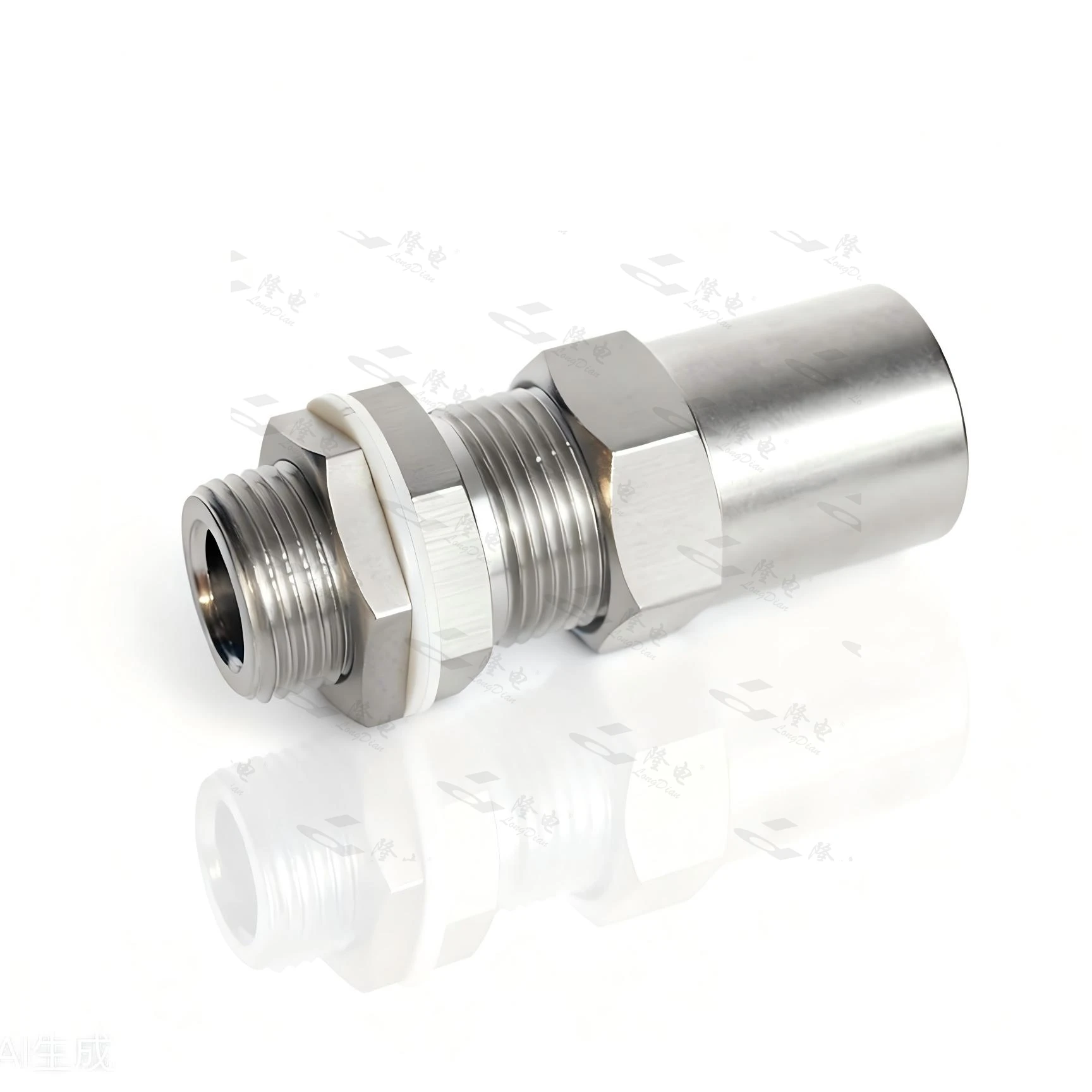

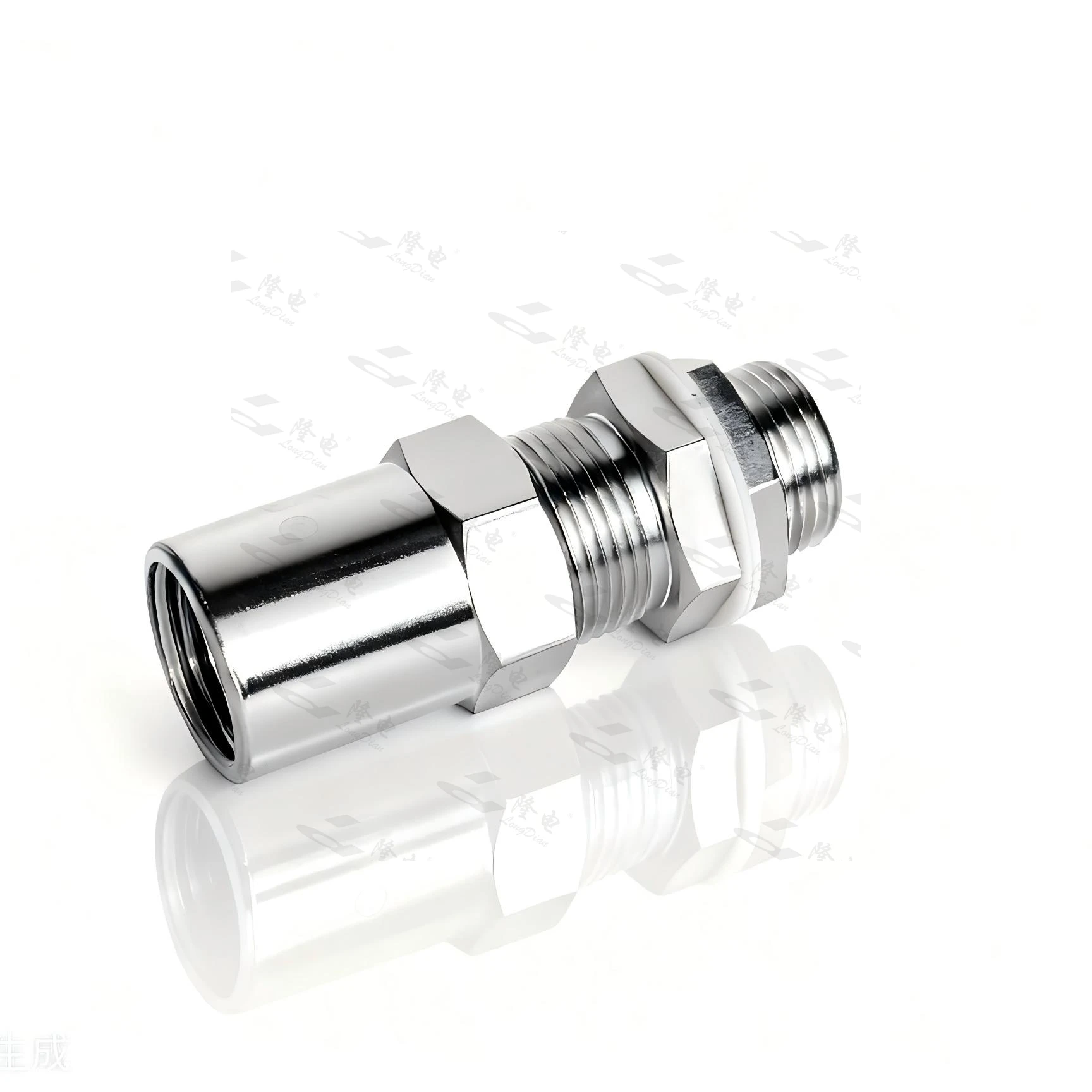

DT-□-□-IV系列是LD电气生产的重型防爆电缆接头（电气附件），具有后端螺纹的重型多重密封结构，设计用于电缆夹紧、应力消除、防松和电缆入口处的密封保护。它的主要结构设计与DT-□-□-Ⅲ系列相同，但增加了螺纹后端，使其适合要求苛刻的应用中的电缆引入。
阀体材质有镀镍黄铜、碳钢、SS304、SS316L不锈钢（可定制），配有高性能耐老化密封橡胶和PA6防转垫圈。螺纹类型包括公制 (M)、NPT、G (PF) 和 PG，入口防护等级为 IP66 / IP68，具体取决于规格和配置。防爆标志为Ex db ⅡC Gb、Ex eb ⅡC Gb、Ex tb ⅢC Db，符合IEC 60079 / EN 60079 / GB/T 3836标准。
1. 应用
1、适用于1区、2区爆炸性气体环境（IIA、IIB、IIC组）和21区、22区可燃性粉尘环境，兼容LD电气生产的防爆控制柜、动力柜、接线盒、配电柜、照明设备、工业自动化防爆系统。
2. 广泛应用于石油天然气、石化、海上、发电、采矿、冶金和其他危险区域工业系统，防爆外壳和机柜需要具有应力消除和防松动性能的重型电缆入口密封。
3. 设计用于安装在没有剧烈振动、机械冲击以及可能损坏绝缘的气体或蒸汽的位置，污染等级为 IEC 60664-1 3 级，确保在户外、沿海、采矿和高振动场所等恶劣工业环境中提供可靠的性能。
2. 特点
1、重载多重密封结构，采用耐老化密封橡胶，比标准压盖具有更优越的防爆、防水、防尘性能； Ex db ⅡC Gb / Ex eb ⅡC Gb / Ex tb ⅢC Db 认证可确保有效遏制内部点火并防止火焰蔓延到周围危险环境。
2、高机械强度本体材料（镀镍黄铜、SS304、SS316L）搭配PA6防转垫圈，可在苛刻的工业条件下提供优异的耐腐蚀和耐盐雾性能、可靠的电缆保持力和抗振动能力；多种螺纹选项（M、NPT、G、PG）支持灵活的接线配置。
3、与LD电气防爆柜、柜体完全兼容，无缝集成；螺纹后端设计可通过内置应力消除和防松功能实现安全电缆入口，提供可定制的规格和材料，以满足不同现场条件下的特定项目要求。
三、技术参数
|
规格 |
螺纹标准D |
最小螺纹长度L(mm) |
密封范围至电缆直径A(mm) |
最大直径F （毫米） |
紧固扭矩 (牛米) |
||||
|
公制 |
不扩散条约 |
公制 |
不扩散条约 |
标准密封最小最大 |
加厚密封最小最大 |
额外的- 厚密封最小最大 |
|||
|
DT-20-□-Ⅲ/Ⅳ |
M20×1.5 |
1/2〞 |
15 |
15 |
6.0 10.0 |
5.0 7.5 |
2.5 6.5 |
31 |
20 |
|
DT-25-□-Ⅲ/Ⅳ |
M25×1.5 |
3/4〞 |
15 |
15 |
11.0 16.0 |
8.0 12.0 |
5.5 9.5 |
41 |
25 |
|
DT-32-□-Ⅲ/Ⅳ |
M32×1.5 |
1〞 |
15 |
16.5 |
16.0 20.0 |
13.5 17.5 |
11.0 15.0 |
46 |
30 |
|
DT-40-□-Ⅲ/Ⅳ |
M40×1.5 |
1-1/4〞 |
15 |
17.5 |
23.0 28.0 |
19.5 23.5 |
17.0 21.0 |
55 |
45 |
|
DT-50-□-Ⅲ/Ⅳ |
M50×1.5 |
1-1/2〞 |
15 |
17.5 |
30.0 35.0 |
27.0 31.0 |
24.5 28.5 |
63 |
50 |
|
DT-63-□-Ⅲ/Ⅳ |
M63×1.5 |
2〞 |
15 |
18 |
38.0 42.0 |
34.5 38.5 |
32.0 36.0 |
75 |
60 |
|
DT-75-□-Ⅲ/Ⅳ |
M75×1.5 |
2-1/2〞 |
15 |
23.5 |
48.0 56.0 |
44.5 48.5 |
42.0 46.0 |
90 |
75 |
|
DT-80-□-Ⅲ/Ⅳ |
M80×2 |
3〞 |
15 |
26 |
61.0 68.0 |
57.5 61.5 |
55.0 59.0 |
110 |
85 |
|
DT-90-□-Ⅲ/Ⅳ |
M90×2 |
3-1/2〞 |
16 |
27 |
73.0 80.0 |
69.5 73.5 |
67.0 71.0 |
120 |
95 |
|
DT-100-□-Ⅲ/Ⅳ |
M100×2 |
4〞 |
18 |
28 |
85.0 92.0 |
81.5 85.5 |
79.0 83.0 |
130 |
110 |
DT系列防爆电缆接头（四）

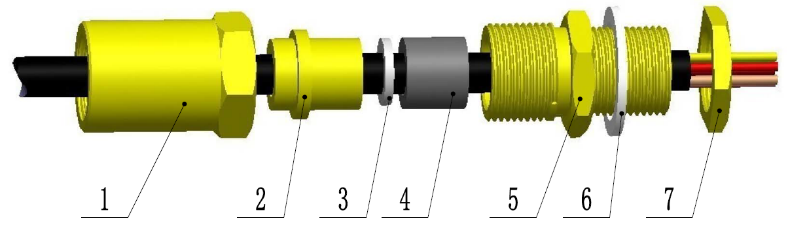

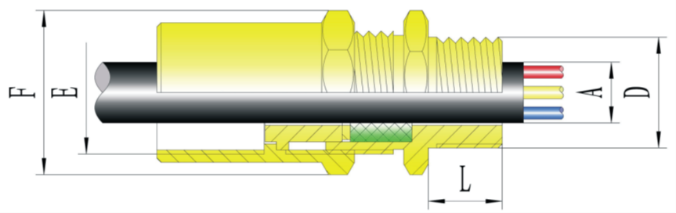

DT系列防爆电缆接头装配示意图(Ⅳ)z
1、带螺纹的密封螺母
2、中体
3、防止旋转的垫片
4、橡胶密封圈
5、连接器
6、密封垫圈
7、锁紧螺母

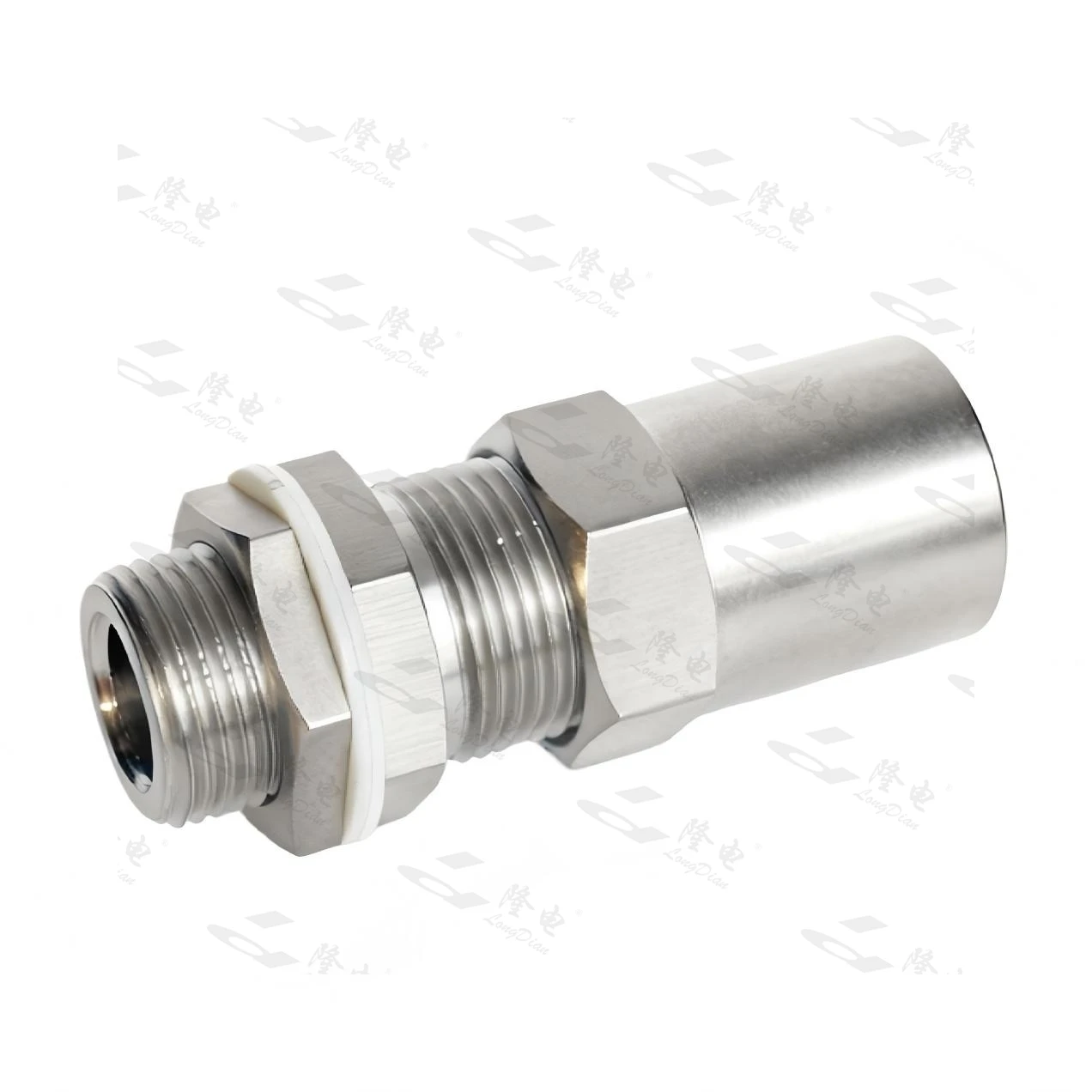

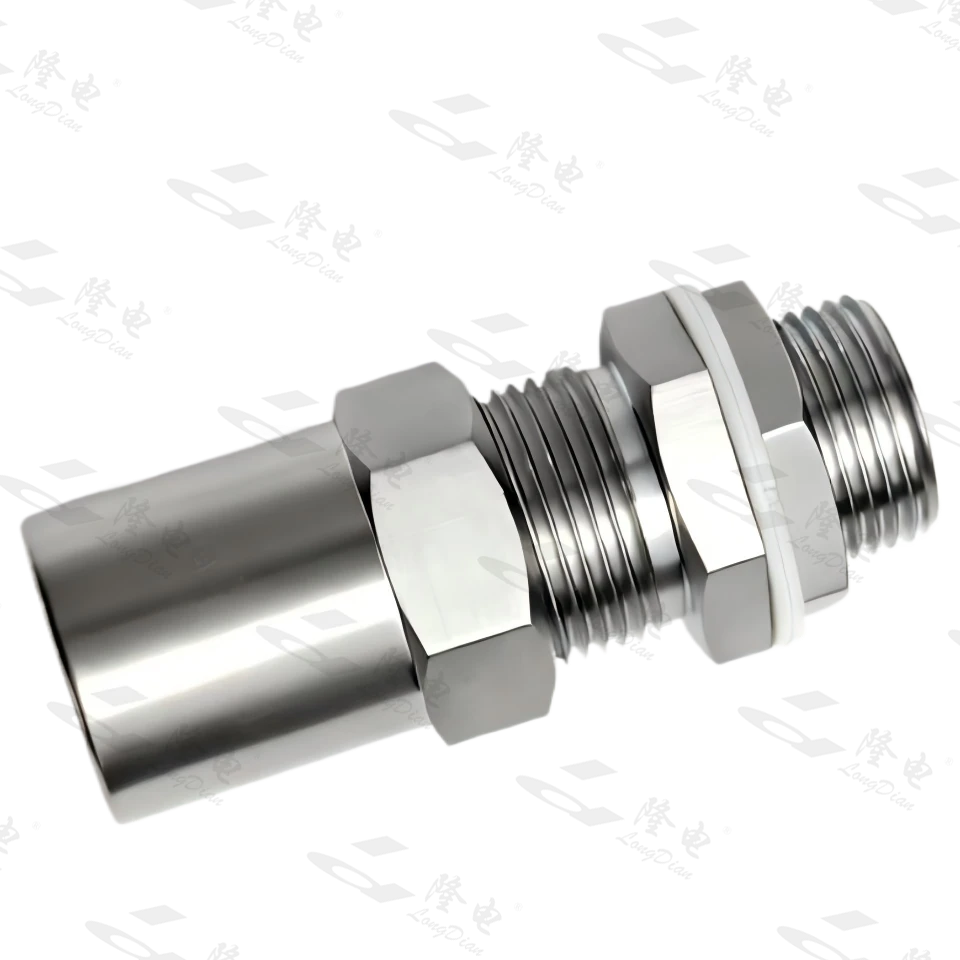

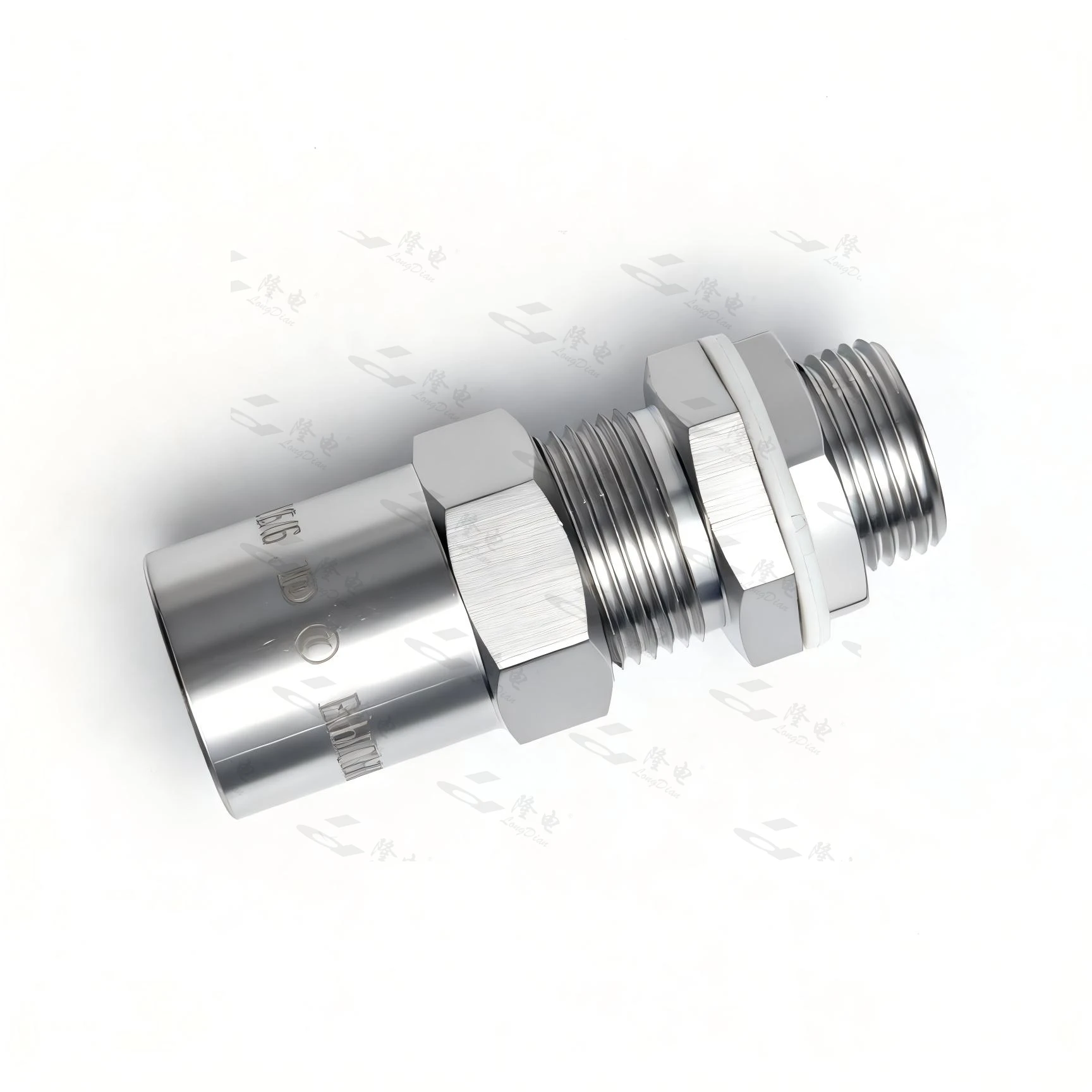

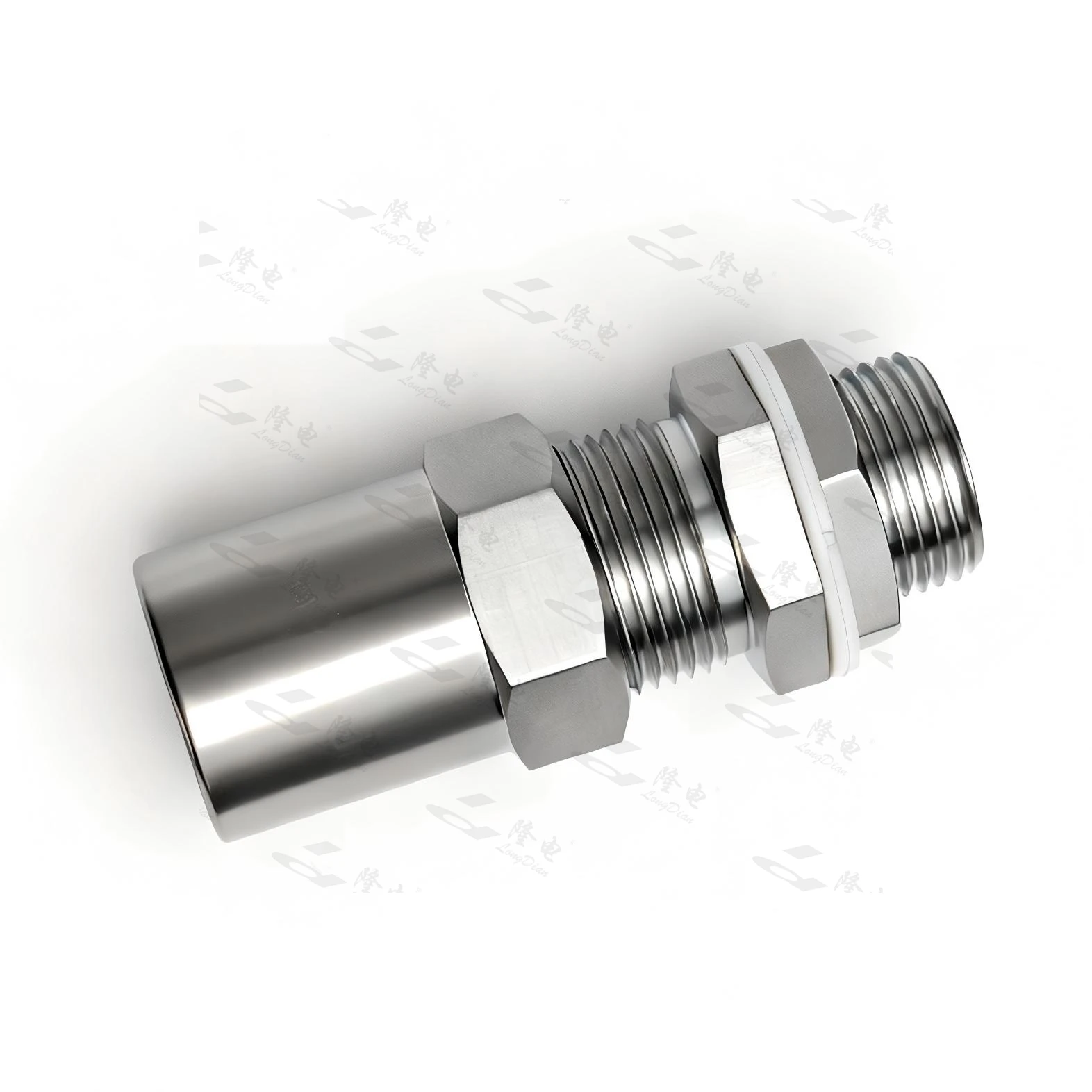

4. 性能展示
