1. 应用
1. 与LD Electric制造的防爆控制面板、电源柜、接线盒、配电柜、照明设备以及危险区域自动化和电气控制系统兼容，作为电缆引入附件，为防爆外壳中的非铠装电缆提供可靠的机械保护、应力消除和环境密封。
2、广泛应用于石油天然气、石化、海工、发电、冶金、轨道交通等危险工业系统中，非铠装电缆入口需要重载电缆夹紧、抗振、防松、IP66-IP68密封，特别适合海上平台、化工加工场所等腐蚀性和盐雾环境。
3. 设计用于安装在没有明显振动、机械冲击以及可能损坏绝缘的气体或蒸汽的位置，确保在恶劣的工业条件下可靠的性能；升级后的强化密封结构使其成为电缆固定和环境保护至关重要的应用的理想选择，但需要注意的是，它不为电缆护套提供防爆密封。
2. 特点
1、升级强化多重密封结构，可选配硅胶密封材料，实现IP66-IP68级防水防尘性能；电缆内护套非防爆密封（电缆引入装置无防爆性能），接头本体具有Ex db ⅡC Gb / Ex eb ⅡC Gb / Ex tb ⅢC Db认证，为危险场所的非铠装电缆引入装置提供坚固的机械和环境保护。
2. 耐腐蚀、耐盐雾的本体材料（镀镍黄铜、SS304、SS316L）搭配PA6防转垫圈，在苛刻的工业条件下具有较高的机械强度、可靠的电缆保持力以及优异的振动和防松性能；多种螺纹选项（M、NPT、G、PG）支持跨不同安装的灵活接线配置。
3、与LD电气防爆外壳及设备完全兼容，无缝集成；提供可定制的规格和材料，以满足特定的项目要求，具有升级的加固设计和防松功能，特别适合轨道交通、海上和重载工业环境，这些环境需要长期的电缆保持和环境密封——请注意，该系列仅适用于非铠装电缆，不提供防爆电缆入口性能。
三、相关参数
|
规格 |
螺纹标准D |
最小螺纹长度L(mm) |
密封范围至电缆直径A(mm) |
最大直径F （毫米） |
紧固扭矩 (牛米) |
||||
|
公制 |
不扩散条约 |
公制 |
不扩散条约 |
标准密封
最小最大 |
加厚密封条
最小最大 |
分层密封
最小最大 |
|||
|
DT-16-□-Ⅶ |
M16×1.5 |
3/8〞 |
15 |
15 |
9.5 13.4 |
6.0 10.2 |
2.0 13.5 |
25.4 |
20 |
|
DT-20-□-Ⅶ |
M20×1.5 |
1/2〞 |
15 |
15 |
11.6 15.6 |
9.5 13.5 |
4.0 15.8 |
29 |
25 |
|
DT-25-□-Ⅶ |
M25×1.5 |
3/4〞 |
15 |
15 |
16.5 20.6 |
13.5 17.5 |
5.0 21.0 |
34.6 |
30 |
|
DT-32-□-Ⅶ |
M32×1.5 |
1〞 |
15 |
17 |
23.5 27.5 |
20.0 24.0 |
12.0 27.5 |
43.9 |
40 |
|
DT-40-□-Ⅶ |
M40×1.5 |
1-1/4〞 |
15 |
18 |
29.5 33.9 |
26.0 30.2 |
18.0 34.0 |
55.4 |
45 |
|
DT-50-□-Ⅶ |
M50×1.5 |
2〞 |
15 |
18 |
35.5 39.8 |
32.0 36.0 |
24.0 40.0 |
63.5 |
55 |
|
DT-63s-□-Ⅶ |
M63×1.5 |
2〞 |
15 |
18 |
35.3 47.8 |
38.5 42.6 |
28.0 48.0 |
75 |
60 |
|
DT-63-□-Ⅶ |
M63×1.5 |
2-1/2〞 |
15 |
24 |
42.0 53.1 |
38.5 50.2 |
33.0 53.0 |
80 |
65 |
|
DT-75s-□-Ⅶ |
M75×1.5 |
2-1/2〞 |
15 |
24 |
47.6 60.0 |
44.1 56.2 |
40.0 60.0 |
90 |
75 |
|
DT-75-□-Ⅶ |
M75×1.5 |
3〞 |
15 |
26 |
57.2 65.3 |
51.3 59.5 |
45.0 65.5 |
95 |
80 |
|
DT-90s-□-Ⅶ |
M90×2 |
3〞 |
16 |
26 |
60.6 72.1 |
55.8 69.5 |
52.5 72.0 |
100 |
95 |
|
DT-90-□-Ⅶ |
M90×2 |
3-1/2〞 |
16 |
27 |
62.5 79.8 |
61.8 75.6 |
60.0 80.0 |
110 |
95 |
|
DT-100-□-Ⅶ |
M100×2 |
4〞 |
18 |
28 |
73.5 83.0 |
71.3 79.5 |
64.0 84.0 |
115 |
100 |

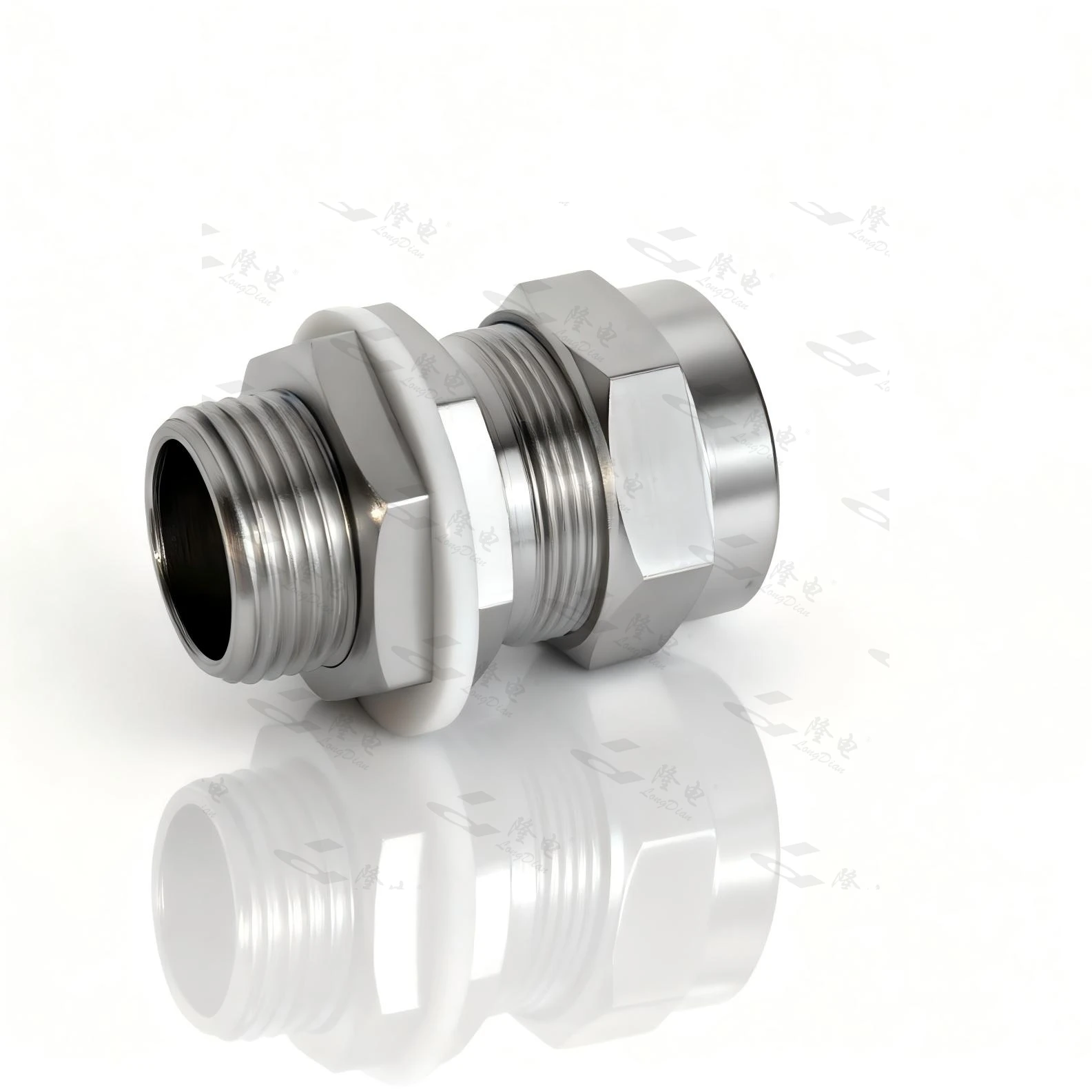

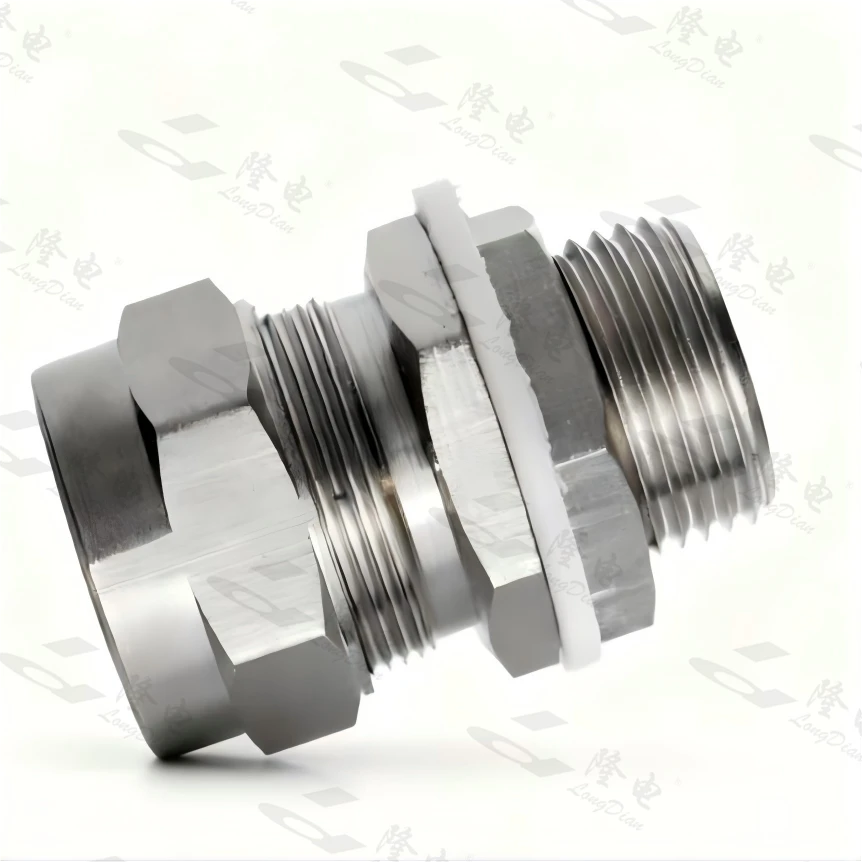

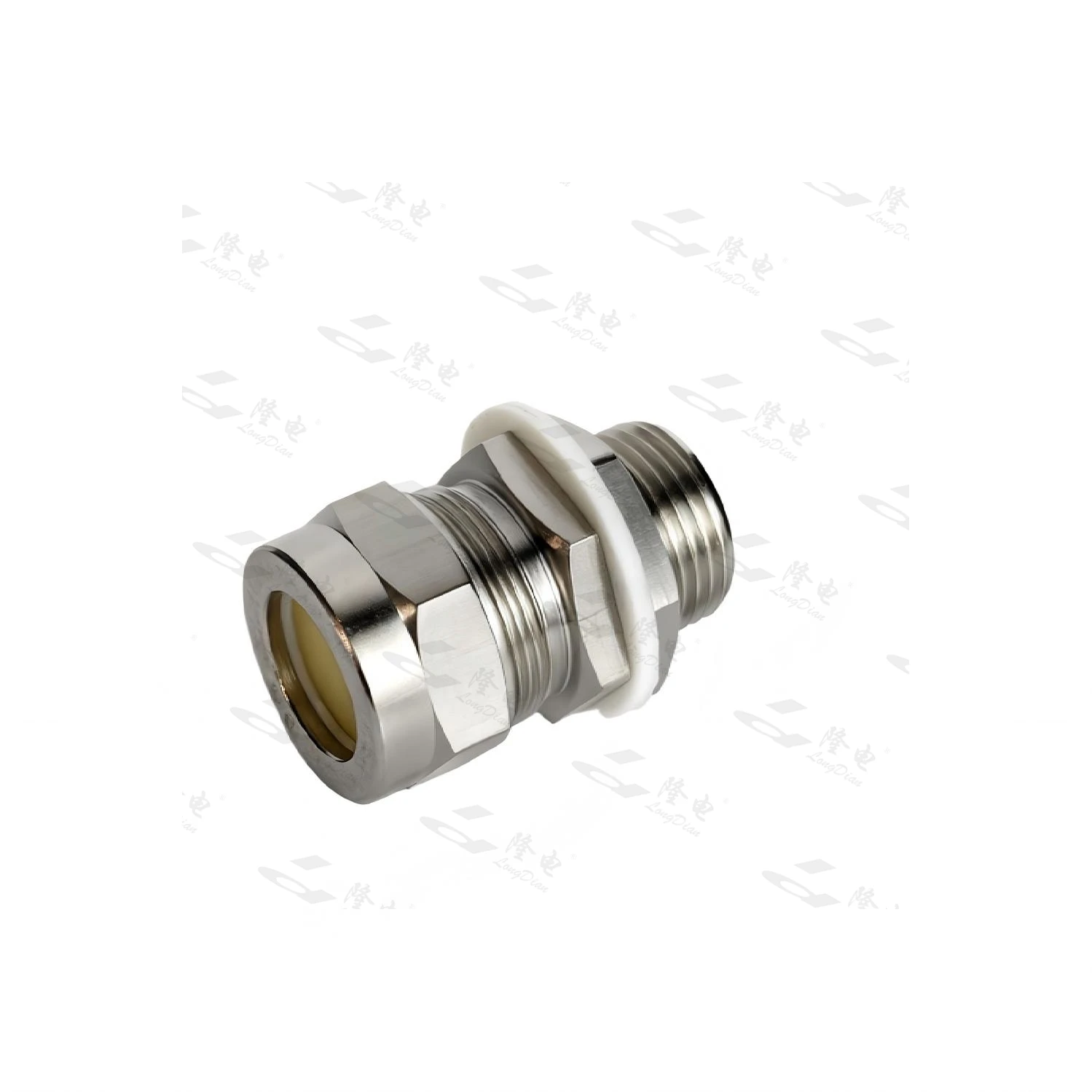

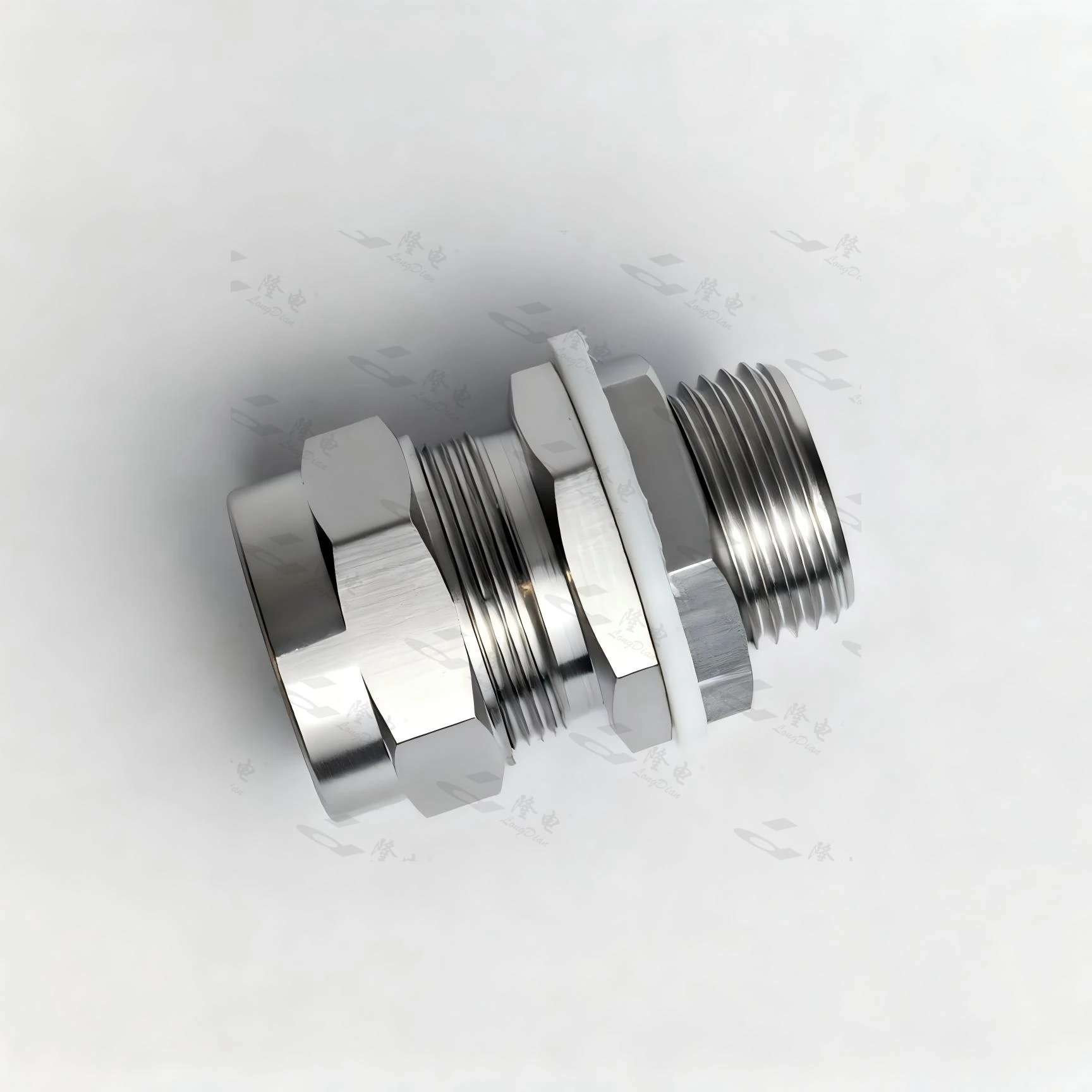

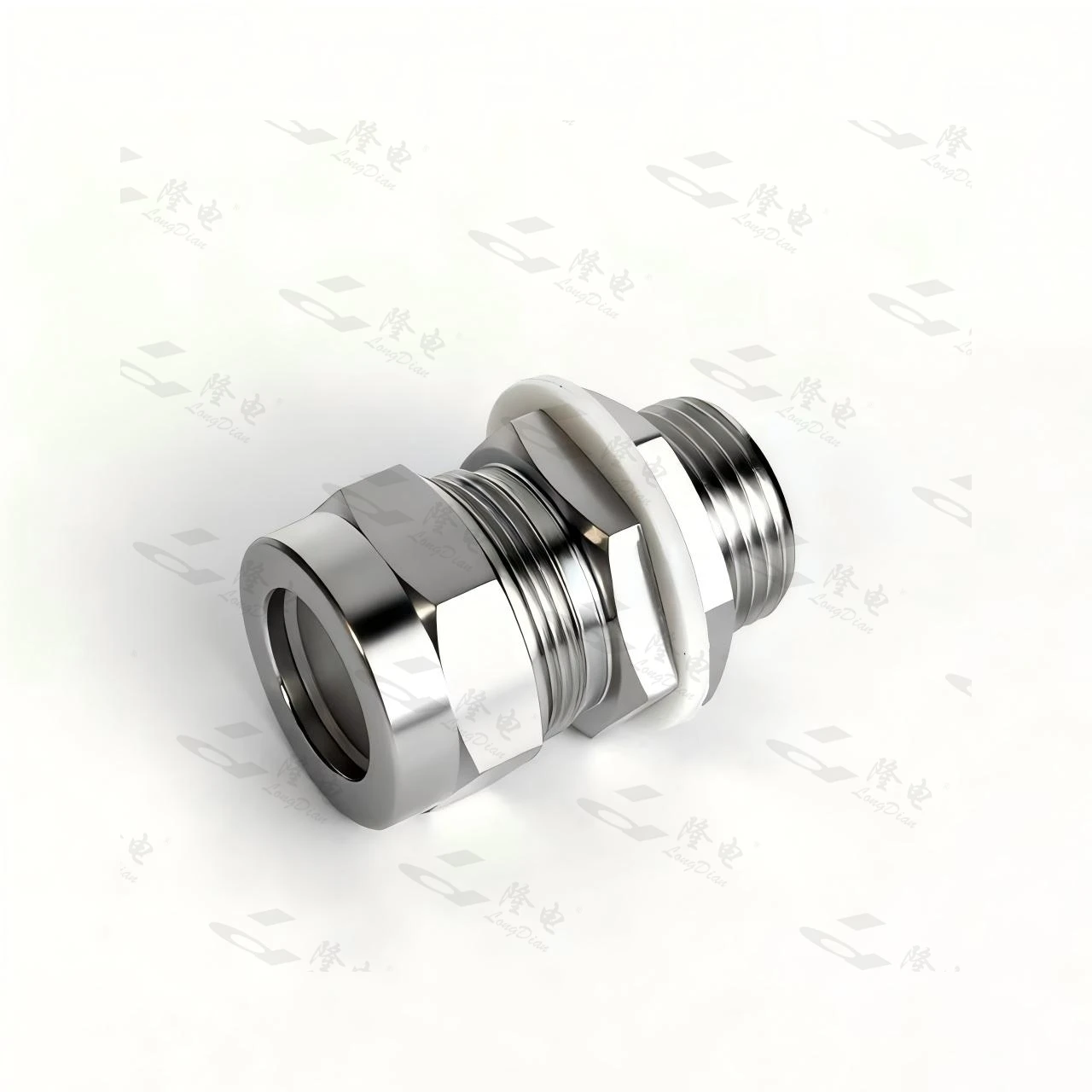

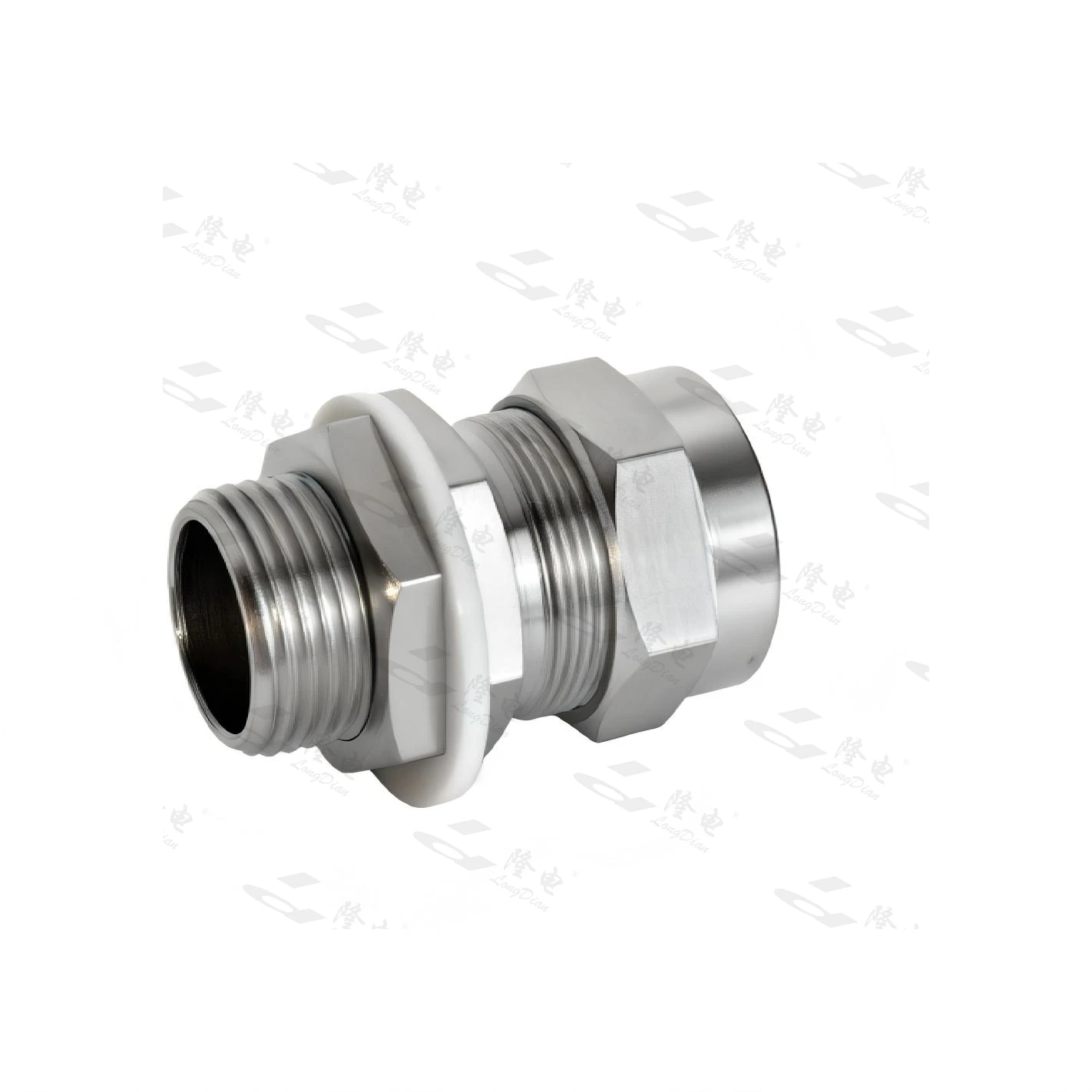

DT系列防爆电缆接头（Ⅶ）

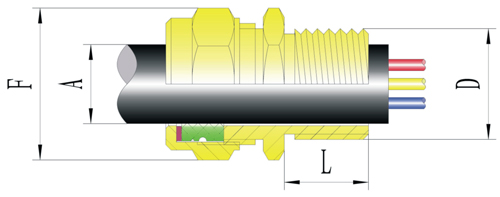

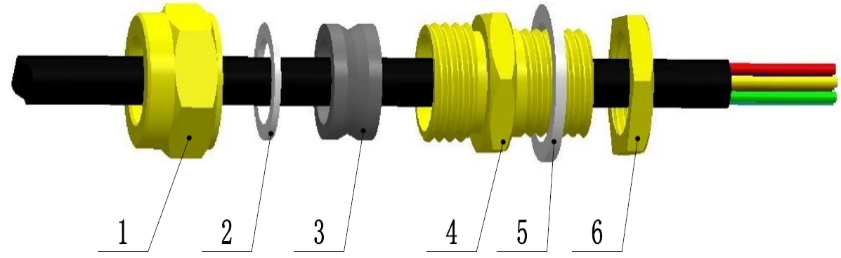

DT系列防爆电缆接头装配示意图（七）
1、密封螺母
2、防止旋转的垫片
3、橡胶密封圈
4、连接器
5、密封垫圈
6、锁紧螺母
4. 性能展示
