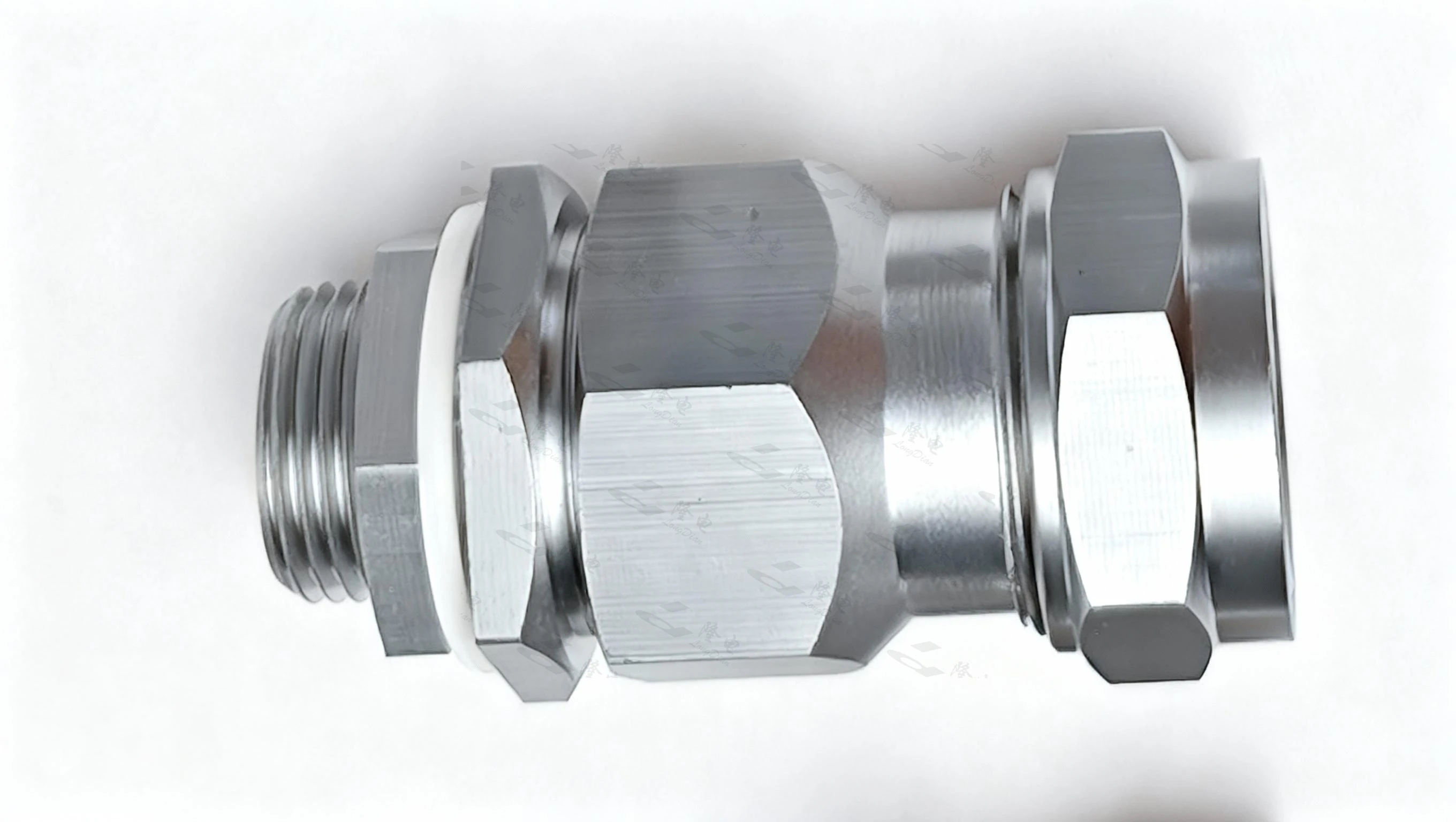

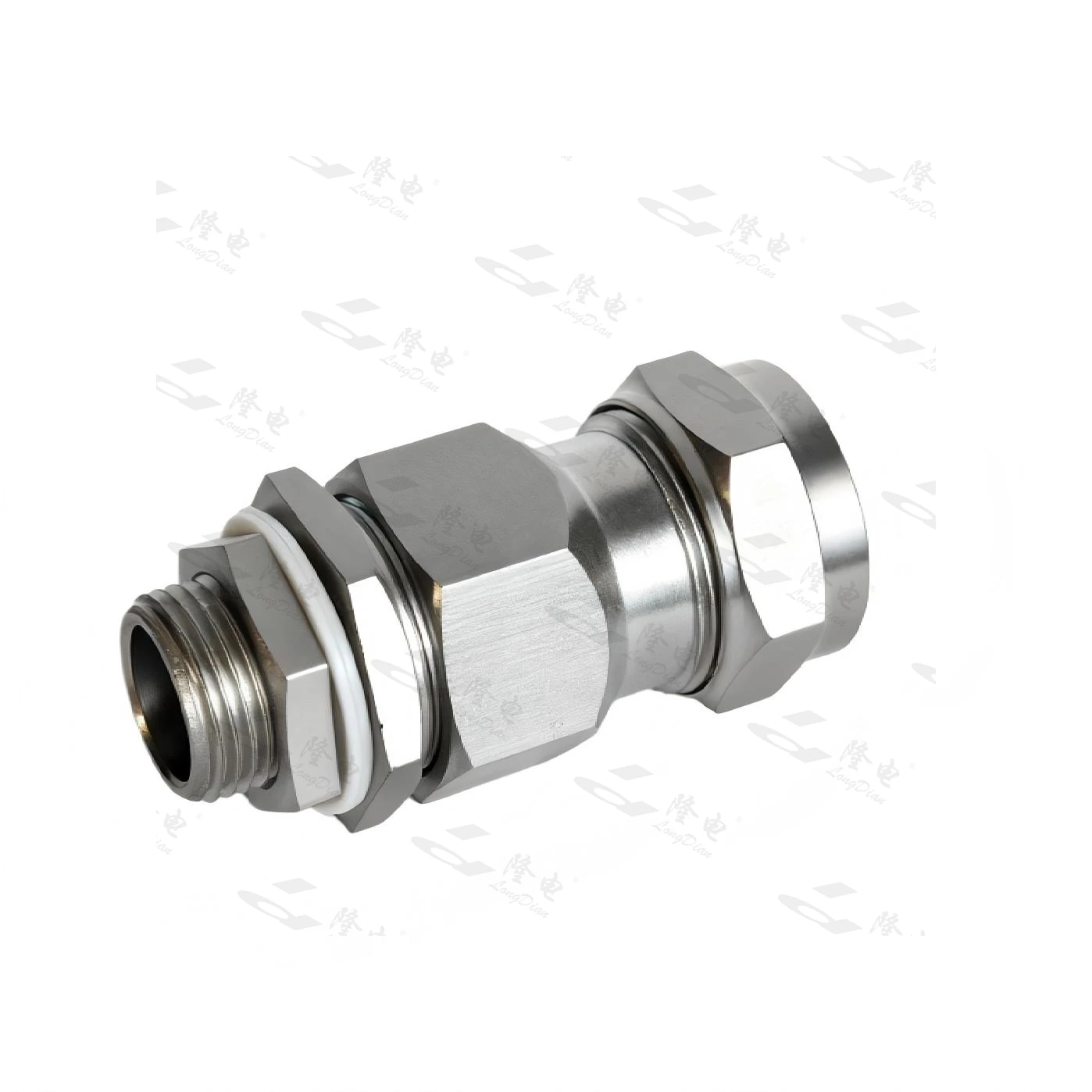

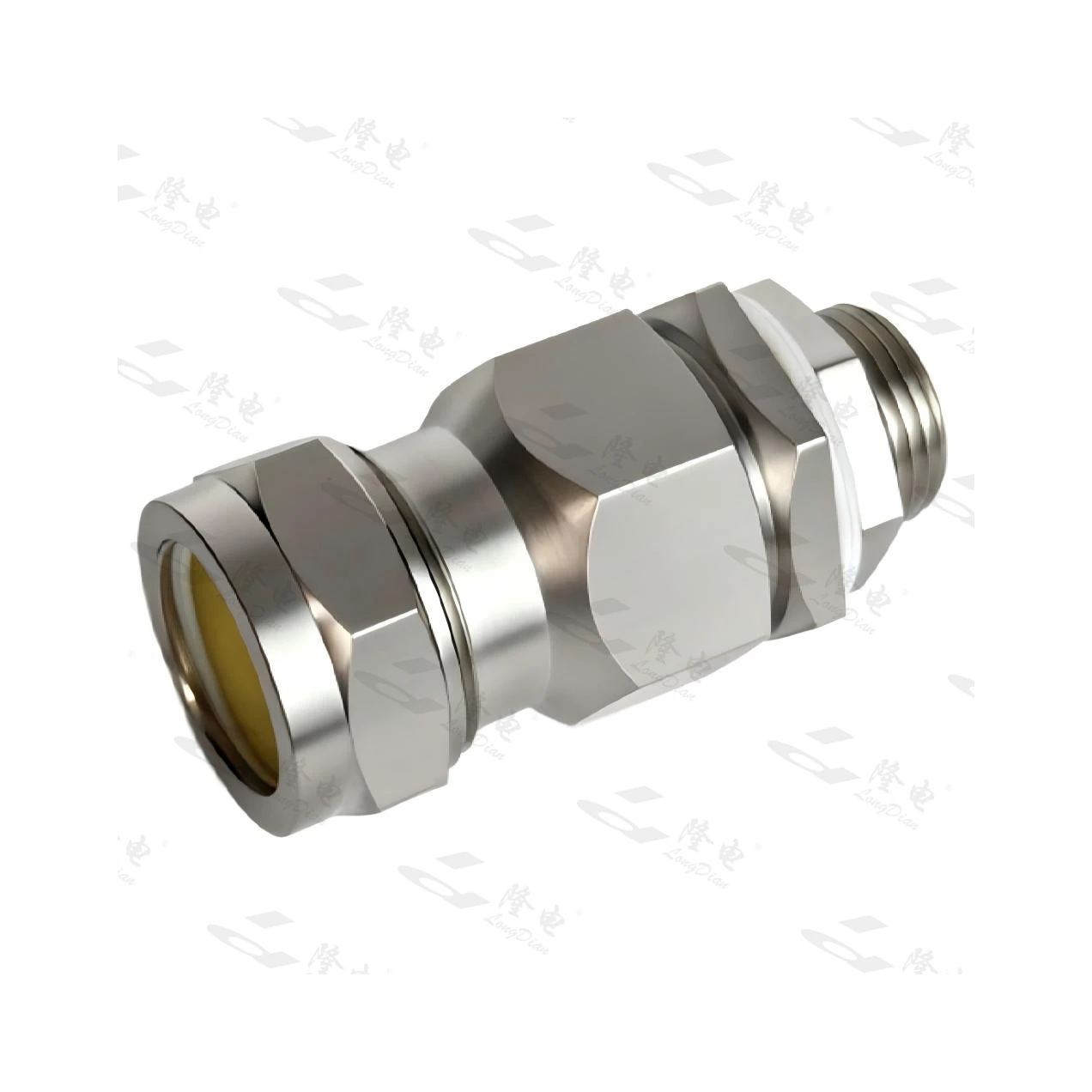

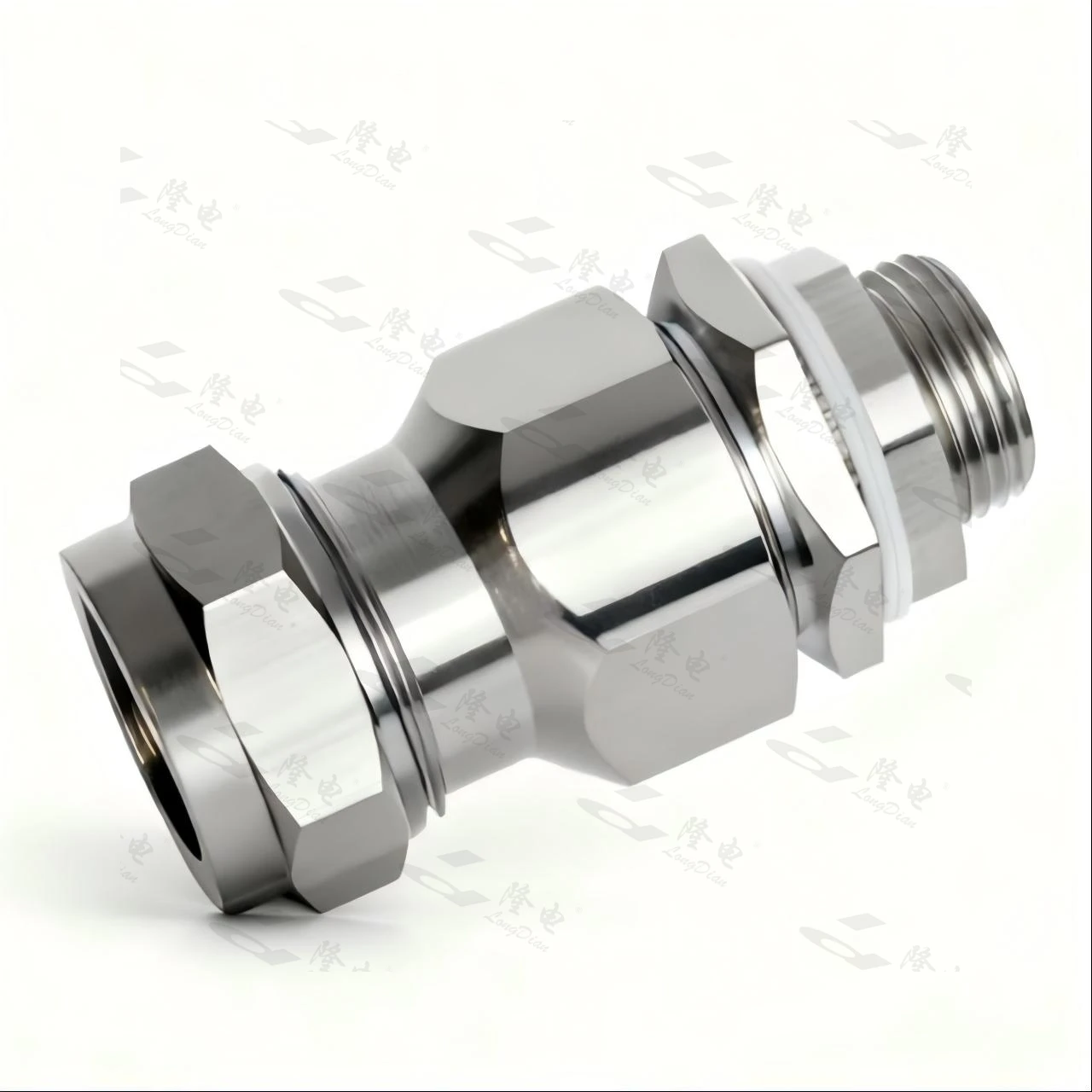

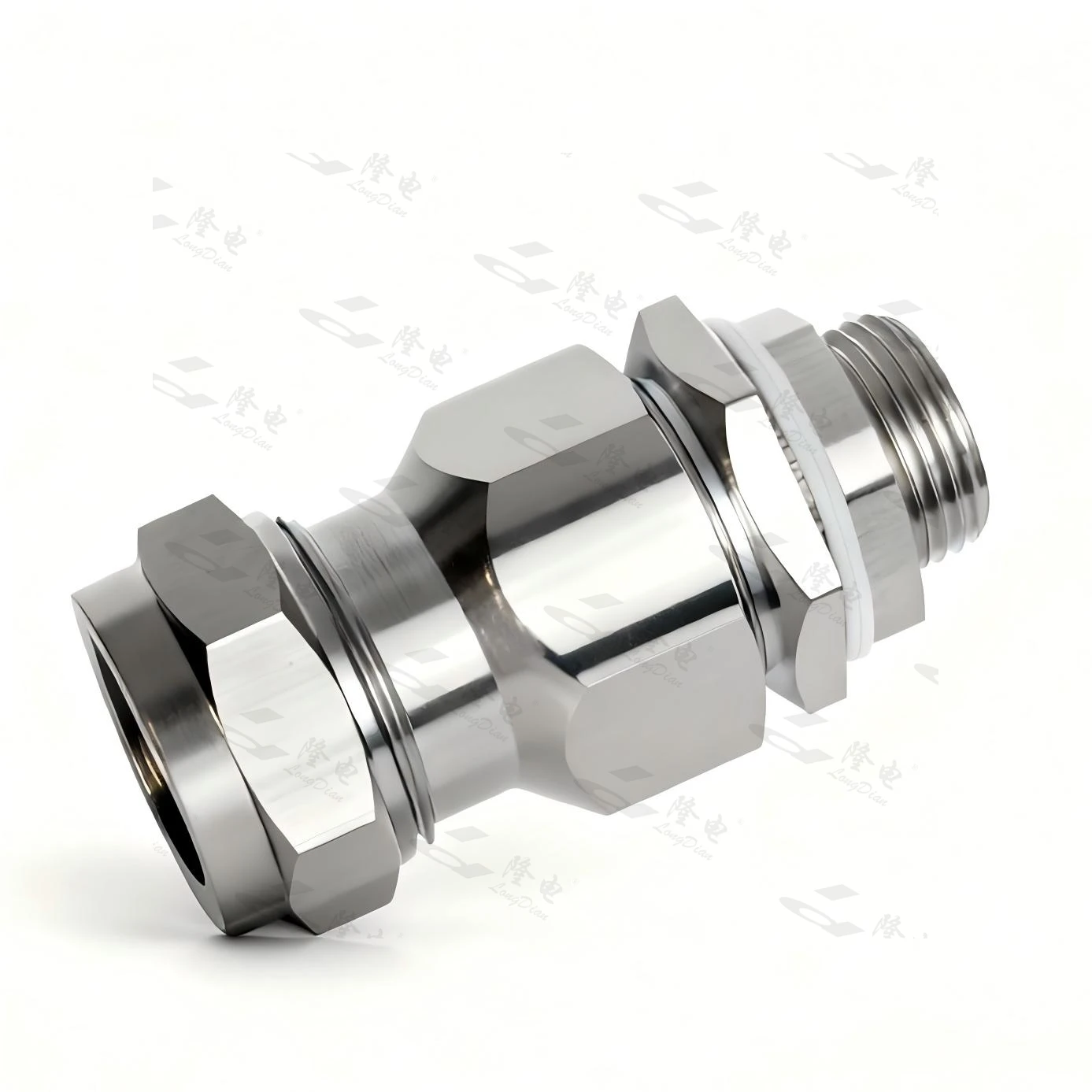

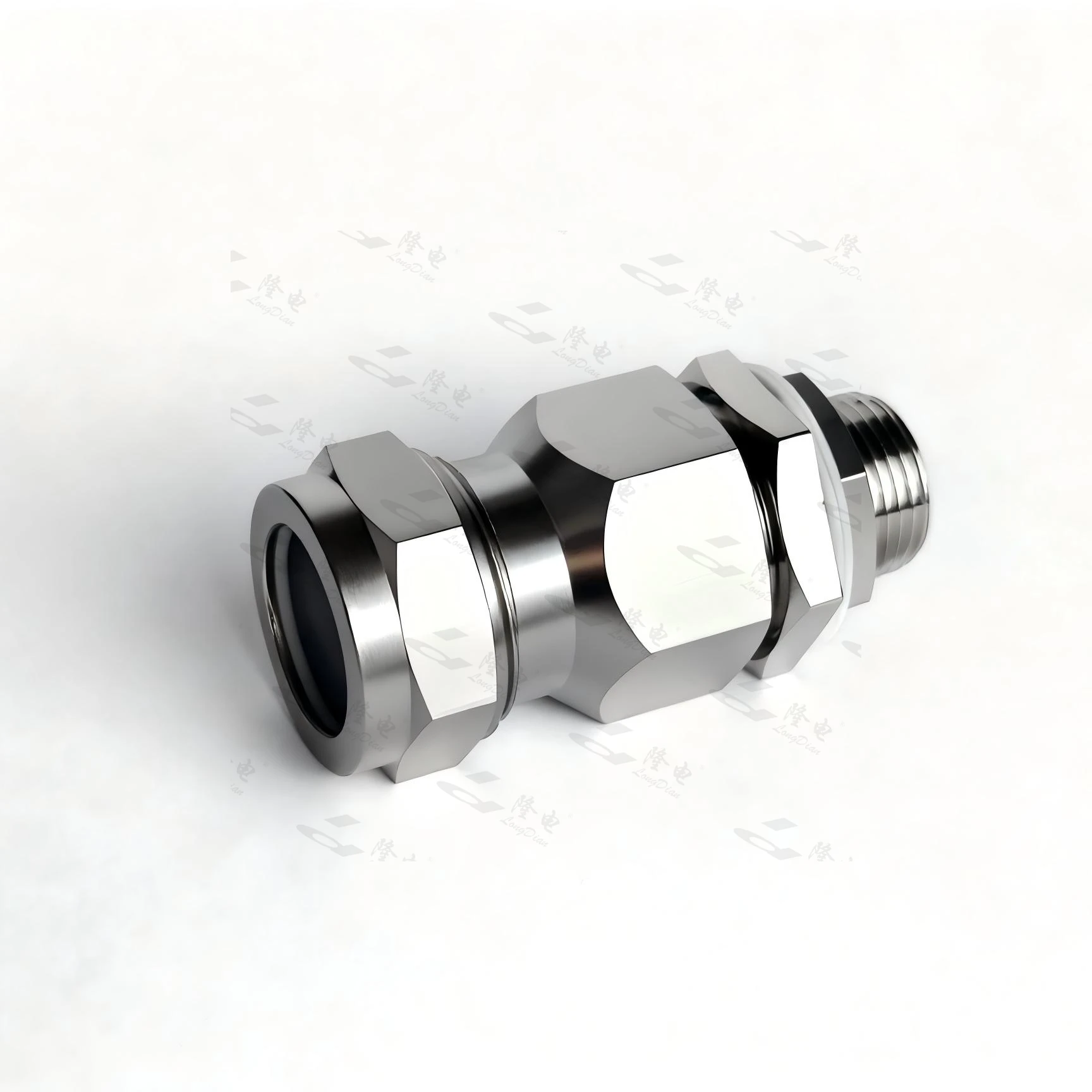

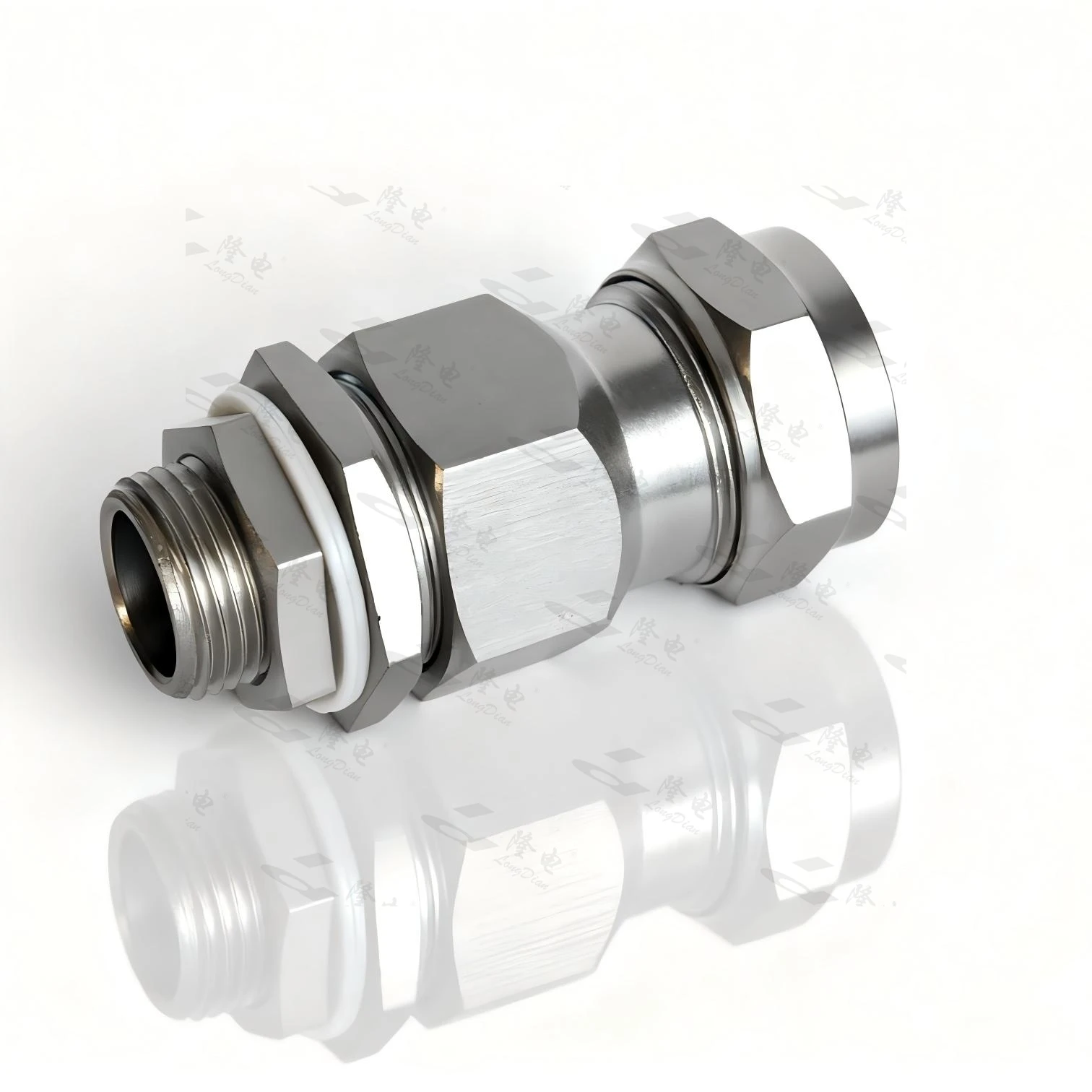

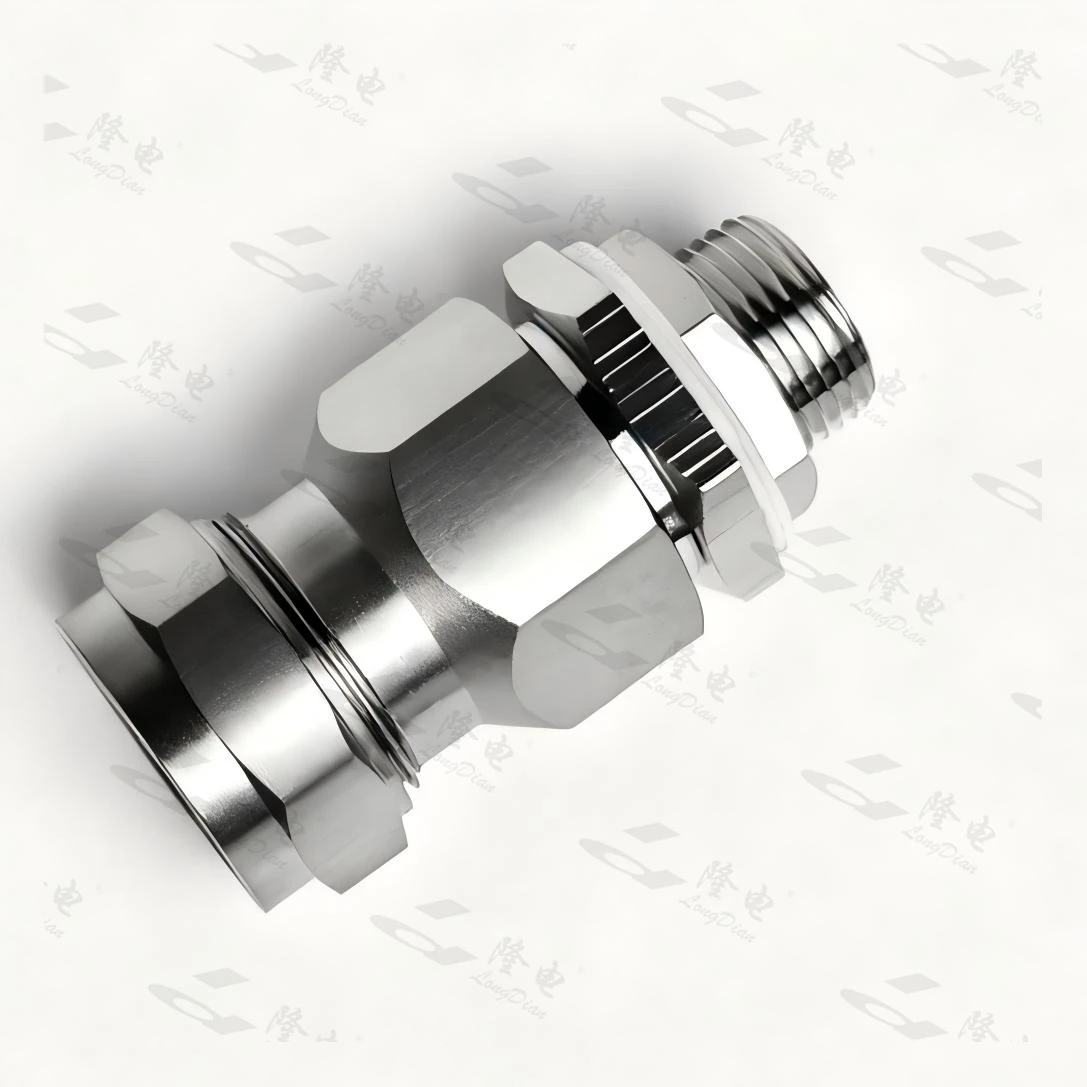

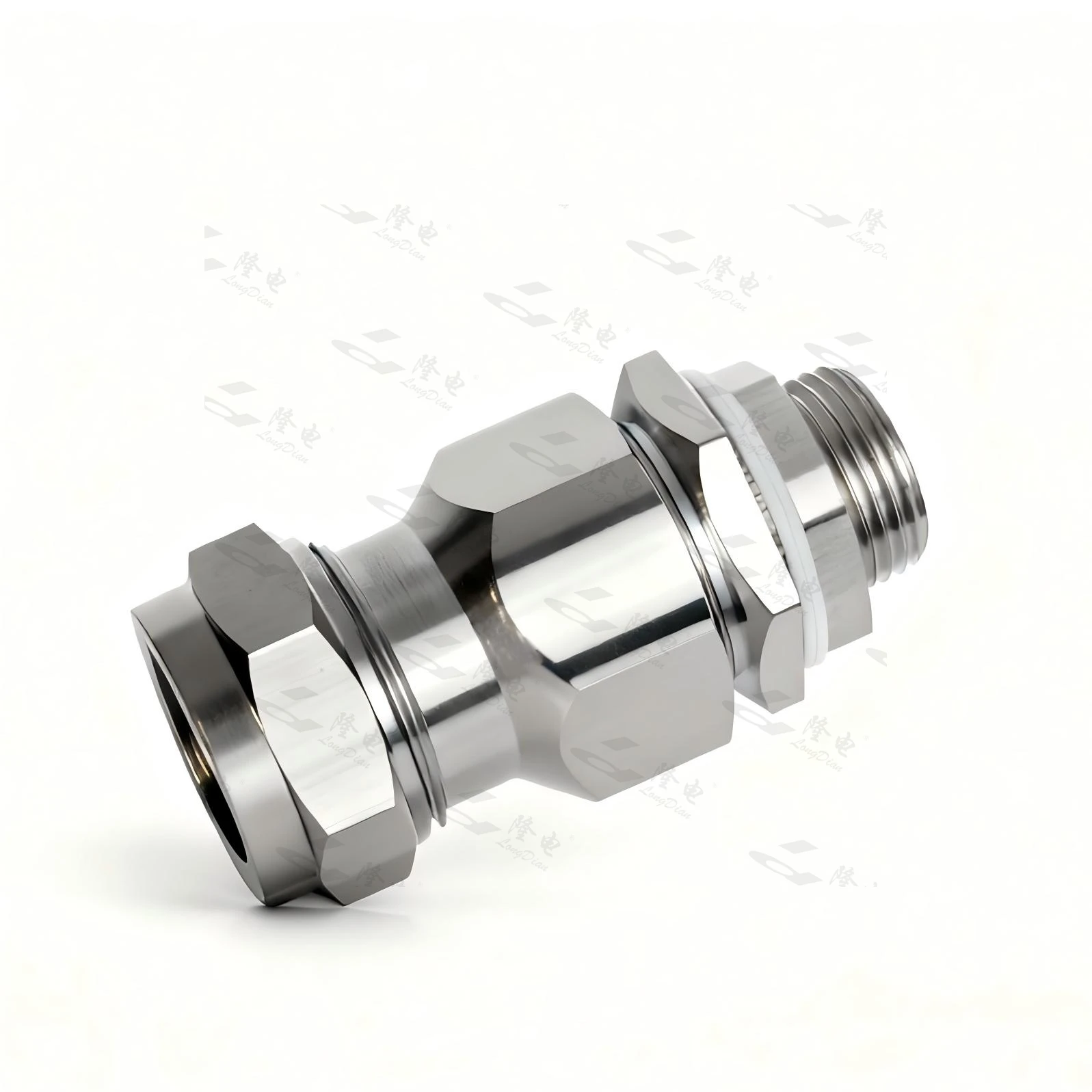

DT-□-□-Ⅵ系列是LD电气生产的防爆电气附件电缆接头，具有强化重型多重密封结构，设计用于电缆夹紧、应力消除、抗振和电缆入口处的密封保护。通过IEC 60079 / EN 60079 / GB/T 3836标准认证，防爆标志为Ex db ⅡC Gb、Ex eb ⅡC Gb、Ex tb ⅢC Db。
阀体材质有镀镍黄铜、碳钢、SS304、SS316L不锈钢（可定制），密封材料采用高性能耐老化橡胶或硅胶（可选），PA6防转垫圈。螺纹类型包括公制 (M)、NPT、G (PF) 和 PG，入口防护等级为 IP66 / IP67 / IP68，具体取决于规格和配置。
1. 应用
1. 与LD Electric制造的防爆控制面板、电源柜、接线盒、配电柜、照明设备以及危险区域自动化和控制系统兼容，作为电缆引入附件，在防爆外壳中提供可靠的机械保护和环境密封。
2.广泛应用于石油天然气、石化、海工、发电、轨道交通、冶金等需要重载电缆夹紧、应力消除、抗振和IP66-IP68密封的危险工业系统，特别适用于海上平台、化工加工场所等要求耐腐蚀、耐盐雾的环境。
3. 设计用于安装在没有剧烈振动、机械冲击以及可能损坏绝缘的气体或蒸汽的位置，确保在恶劣的工业条件下可靠的性能；即使内护套不提供防爆密封，强化密封结构也使其成为电缆固定和环境保护至关重要的应用的理想选择。
2. 特点
1. 强化重载多重密封结构，可选配硅胶密封材料，实现IP66-IP68级防水防尘性能；电缆内护套非防爆密封，但接头本体具有Ex db ⅡC Gb / Ex eb ⅡC Gb / Ex tb ⅢC Db 认证，为危险场所的电缆引入提供坚固的机械和环境保护。
2. 耐腐蚀、耐盐雾的本体材料（镀镍黄铜、SS304、SS316L）搭配PA6防转垫圈，可在苛刻的工业条件下提供高机械强度、可靠的电缆固定和抗振性；多种螺纹选项（M、NPT、G、PG）支持跨不同安装的灵活接线配置。
3、与LD电气防爆外壳及设备完全兼容，无缝集成；提供可定制的规格和材料，以满足特定的项目要求，其强化设计特别适合海上、化学和重型工业环境，在这些环境下，恶劣条件下的长期可靠性至关重要。
三、相关参数
|
规格 |
螺纹标准D |
最小螺纹长度L(mm) |
一个 （毫米） |
密封范围至电缆直径A(mm)
|
最大直径F （毫米） |
紧固扭矩 (牛米) |
||||
|
公制 |
不扩散条约 |
公制 |
不扩散条约 |
标准密封
最小最大 |
加厚密封条
最小最大 |
分层密封
最小最大 |
||||
|
DT-16-□-Ⅵ |
M16×1.5 |
3/8〞 |
15 |
15 |
6.0 |
9.5 13.4 |
6.0 10.2 |
2.0 13.5 |
25.4 |
20 |
|
DT-20s-□-Ⅵ |
M20×1.5 |
1/2〞 |
15 |
15 |
11.5 |
11.6 15.6 |
9.5 13.5 |
4.0 15.8 |
29 |
25 |
|
DT-20-□-Ⅵ |
M20×1.5 |
1/2〞 |
15 |
15 |
13.5 |
16.5 20.6 |
13.5 17.5 |
5.0 21.0 |
34.6 |
30 |
|
DT-25-□-Ⅵ |
M25×1.5 |
3/4〞 |
15 |
15 |
19.0 |
23.5 27.4 |
20.0 24.0 |
12.0 27.5 |
43.9 |
40 |
|
DT-32-□-Ⅵ |
M32×1.5 |
1〞 |
15 |
17 |
23.5 |
29.5 33.9 |
26.0 30.2 |
18.0 34.0 |
55.4 |
45 |
|
DT-40-□-Ⅵ |
M40×1.5 |
1-1/4〞 |
15 |
18 |
31.0 |
35.5 39.8 |
32.0 36.0 |
24.0 40.0 |
63.5 |
55 |
|
DT-50s-□-Ⅵ |
M50×1.5 |
1-1/2〞 |
15 |
20 |
38.2 |
43.5 47.8 |
38.5 42.6 |
28.0 48.0 |
75 |
60 |
|
DT-50-□-Ⅵ |
M50×1.5 |
2〞 |
15 |
18 |
43.0 |
49.0 53.1 |
46.0 50.2 |
33.0 53.0 |
80 |
65 |
|
DT-63s-□-Ⅵ |
M63×1.5 |
2〞 |
15 |
18 |
50.0 |
47.6 60.0 |
52.0 56.2 |
40.0 60.0 |
90 |
75 |
|
DT-63-□-Ⅵ |
M63×1.5 |
2-1/2〞 |
15 |
24 |
50.0 |
61.0 65.3 |
55.5 59.5 |
45.0 65.5 |
95 |
80 |
|
DT-75s-□-Ⅵ |
M75×1.5 |
2-1/2〞 |
15 |
24 |
61.9 |
68.0 72.1 |
65.5 69.5 |
53.0 72.5 |
100 |
90 |
|
DT-75-□-Ⅵ |
M75×1.5 |
3〞 |
15 |
26 |
67.0 |
73.5 79.8 |
71.5 75.6 |
60.0 80.0 |
110 |
95 |
|
DT-80-□-Ⅵ |
M80×2 |
3〞 |
15 |
26 |
71.0 |
79.0 83.0 |
75.5 79.5 |
64.0 84.0 |
115 |
100 |
|
DT-90-□-Ⅵ |
M90×2 |
3-1/2〞 |
16 |
27 |
77.0 |
89.0 93.0 |
84.5 88.7 |
74.0 93.5 |
125 |
105 |
|
DT-100-□-Ⅵ |
M100×2 |
4〞 |
18 |
28 |
87.0 |
97.0 101.0 |
94.5 98.5 |
82.0 102.0 |
135 |
115 |
DT系列防爆电缆接头（六）

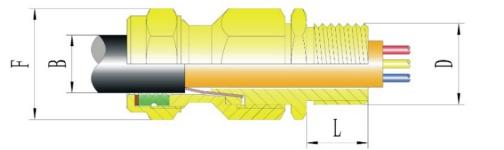

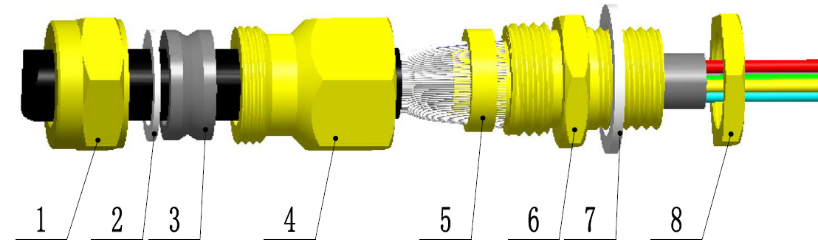

DT系列防爆电缆接头装配示意图（六）
1、密封螺母
2、防止旋转的垫片
3、橡胶密封圈
4、中体
5、环锁甲
6、连接器
7、密封垫圈
8、锁紧螺母
4. 性能展示
