1.应用领域
1. 适用于1区、2区爆炸性气体环境（IIA、IIB、IIC组）和21区、22区可燃性粉尘环境，兼容LD电气生产的防爆控制柜、动力柜、接线盒、配电柜、照明设备和危险区域自动化系统。
2、广泛应用于石油天然气、石化、海洋、发电、轨道交通、冶金等危险工业领域，防爆外壳和机柜需要采用双层密封防护的铠装电缆引入装置。
3. 设计用于安装在没有剧烈振动、机械冲击以及可能损坏绝缘的气体或蒸汽的位置，污染等级为 IEC 600664-1 3 级，确保在户外、沿海、采矿和高振动场所等恶劣工业环境中提供可靠的性能。
2. 特点
1、升级重载多重密封结构，专为铠装电缆布线设计的双重密封设计，确保电缆内护套有效密封，达到IP66/IP67/IP68级防爆、防水、防尘性能； Ex db ⅡC Gb / Ex eb ⅡC Gb / Ex tb ⅢC Db 认证可保证遏制内部点火并防止火焰蔓延。
2、高机械强度本体材料（镀镍黄铜、SS304、SS316L）搭配PA6防转垫圈，可在苛刻的工业条件下提供优异的耐腐蚀和耐盐雾性能、可靠的电缆保持力和抗振动能力；多种螺纹选项（M、NPT、G、PG）支持灵活的接线配置。
3、与LD电气防爆外壳及设备完全兼容，无缝集成；具有防松功能的双密封结构可确保铠装电缆安全引入，提供可定制的规格和材料，以满足轨道交通和海上平台等不同现场条件下的特定项目要求。
三、相关参数
|

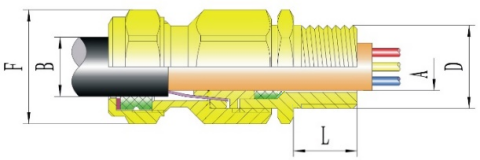

规格 |
螺纹标准D |
最小螺纹长度L(mm) |
密封范围至电缆直径A(mm) |
电缆外护套密封直径范围B(mm) |
最大直径F （毫米） |
紧固扭矩 (牛米) |
|||||||||||||
|
公制 |
不扩散条约 |
公制 |
不扩散条约 |
标准密封 最小最大 |
加厚密封条
最小最大 |
额外的- 厚密封 最小最大 |
标准密封 最小最大 |
加厚密封条 最小最大 |
分层密封 最小最大 |
||||||||||
|
DT-16-□-Ⅴ |
M16×1.5 |
3/8〞 |
15 |
15 |
5.0 8.6 |
3.5 6.5 |
1.5 5.0 |
9.5 13.4 |
6.0 10.2 |
2.0 13.5 |
25.4 |
20 |
|||||||
|
DT-20s-□-Ⅴ |
M20×1.5 |
1/2〞 |
15 |
15 |
7.5 11.5 |
5.0 9.0 |
2.5 6.5 |
11.6 15.6 |
9.5 13.5 |
4.0 15.8 |
29 |
25 |
|||||||
|
DT-20-□-Ⅴ |
M20×1.5 |
1/2〞 |
15 |
15 |
9.5 13.5 |
7.0 11.0 |
4.5 8.5 |
16.5 20.6 |
13.5 17.5 |
5.0 21.0 |
34.6 |
30 |
|||||||
|
DT-25-□-Ⅴ |
M25×1.5 |
3/4〞 |
15 |
15 |
15.0 19.0 |
12.5 16.5 |
10.0 14.0 |
23.5 27.4 |
20.0 24.0 |
12.0 27.5 |
43.9 |
40 |
|||||||
|
DT-32-□-Ⅴ |
M32×1.5 |
1〞 |
15 |
18 |
22.0 26.0 |
19.5 23.5 |
17.0 21.0 |
29.5 33.9 |
26.0 30.2 |
18.0 34.0 |
55.4 |
45 |
|||||||
|
DT-40-□-Ⅴ |
M40×1.5 |
1-1/4〞 |
15 |
18 |
28.0 32.0 |
25.5 29.5 |
23.0 27.0 |
35.5 39.8 |
32.0 36.0 |
24.0 40.0 |
63.5 |
55 |
|||||||
|
DT-50s-□-Ⅴ |
M50×1.5 |
1-1/2〞 |
15 |
20 |
34.0 38.3 |
31.5 35.5 |
29.0 33.0 |
43.5 47.8 |
38.5 42.6 |
28.0 48.0 |
75 |
60 |
|||||||
|
DT-50-□-Ⅴ |
M50×1.5 |
2〞 |
15 |
20 |
39.0 43.0 |
36.5 40.5 |
34.0 38.0 |
49.0 53.1 |
46.0 50.2 |
33.0 53.0 |
80 |
65 |
|||||||
|
DT-63s-□-Ⅴ |
M63×1.5 |
2〞 |
15 |
20 |
46.0 50.0 |
43.5 47.5 |
41.0 45.0 |
47.6 60.0 |
52.0 56.2 |
40.0 60.0 |
90 |
75 |
|||||||
|
DT-63-□-Ⅴ |
M63×1.5 |
2-1/2〞 |
15 |
20 |
51.0 55.0 |
48.5 52.5 |
46.0 50.0 |
61.0 65.3 |
55.5 59.5 |
45.0 65.5 |
95 |
80 |
|||||||
|
DT-75s-□-Ⅴ |
M75×1.5 |
2-1/2〞 |
15 |
26 |
58.0 62.3 |
55.5 59.5 |
53.0 57.0 |
68.0 72.1 |
65.5 69.5 |
53.0 72.5 |
100 |
90 |
|||||||
|
DT-75-□-Ⅴ |
M75×1.5 |
3〞 |
15 |
26 |
63.0 67.0 |
60.5 64.5 |
58.0 62.0 |
73.5 79.8 |
71.5 75.6 |
60.0 80.0 |
110 |
95 |
|||||||
|
DT-80-□-Ⅴ |
M80×2 |
3〞 |
15 |
26 |
67.0 71.0 |
64.5 68.5 |
62.0 66.0 |
79.0 83.0 |
75.5 79.5 |
64.0 84.0 |
115 |
100 |
|||||||
|
DT-90-□-Ⅴ |
M90×2 |
3-1/2〞 |
16 |
28 |
76.0 81.0 |
72.5 77.5 |
69.0 74.0 |
89.0 93.0 |
84.5 88.7 |
74.0 93.5 |
125 |
105 |
|||||||
|
DT-100-□-Ⅴ |
M100×2 |
4〞 |
18 |
28 |
86.0 91.0 |
82.5 87.5 |
79.0 84.0 |
97.0 101.0 |
94.5 98.5 |
82.0 102.0 |
135 |
115 |
|||||||

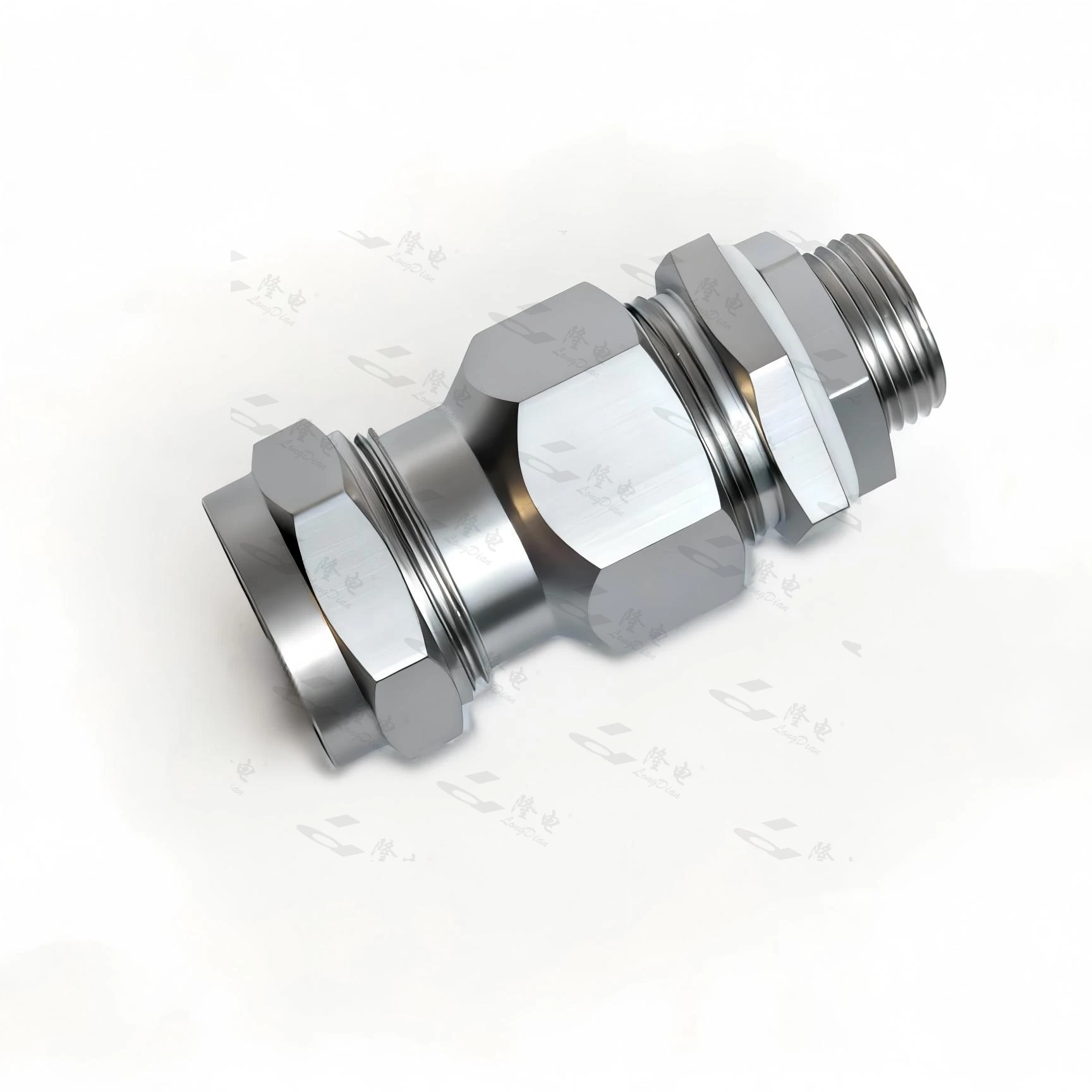

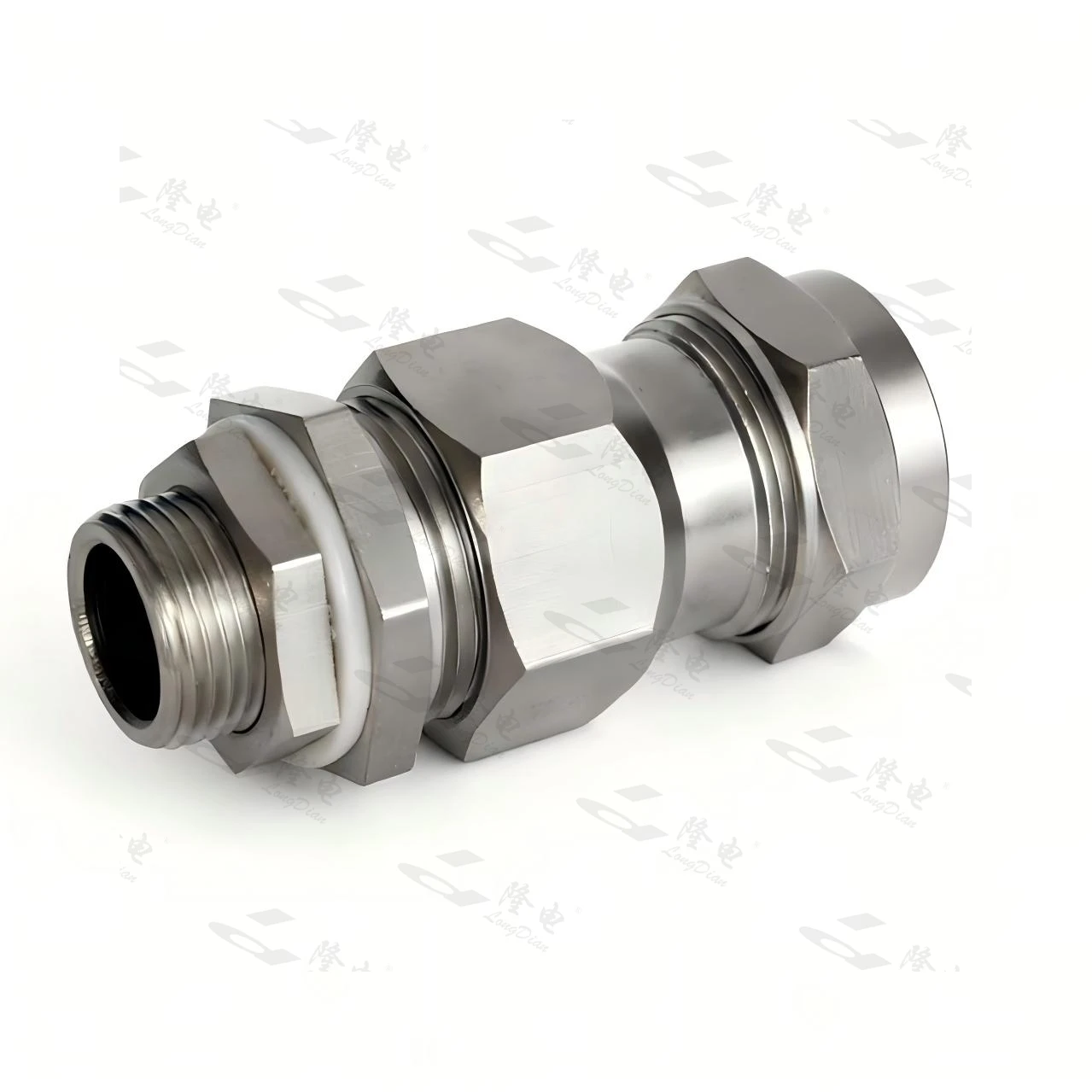

DT系列防爆电缆接头（Ⅴ）

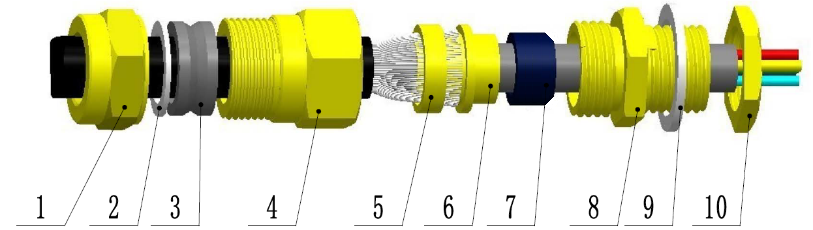

DT系列防爆电缆接头装配示意图（Ⅴ）
1、密封螺母
2、防止旋转的垫片
3、B橡胶密封圈B
4、中体
5、环锁甲
6、环座锁甲
7、密封圈A
8、连接器
9、密封垫圈
10、锁紧螺母
