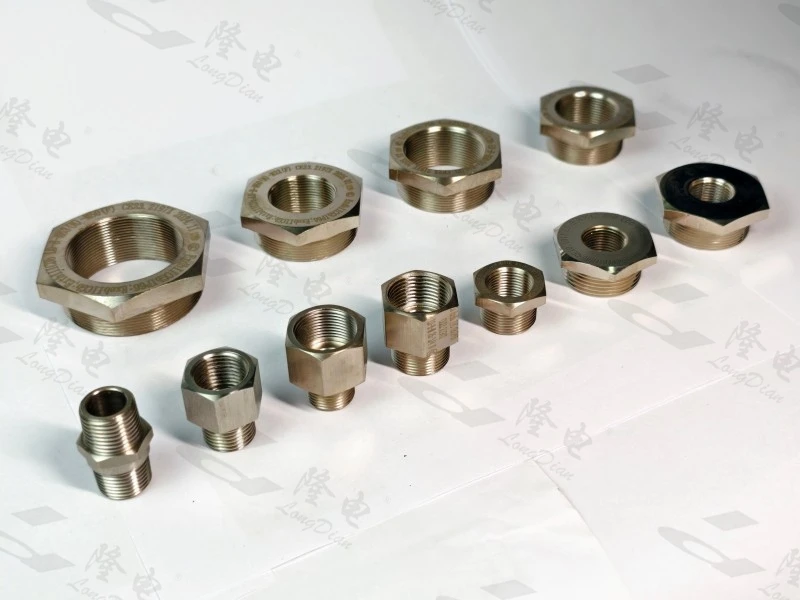

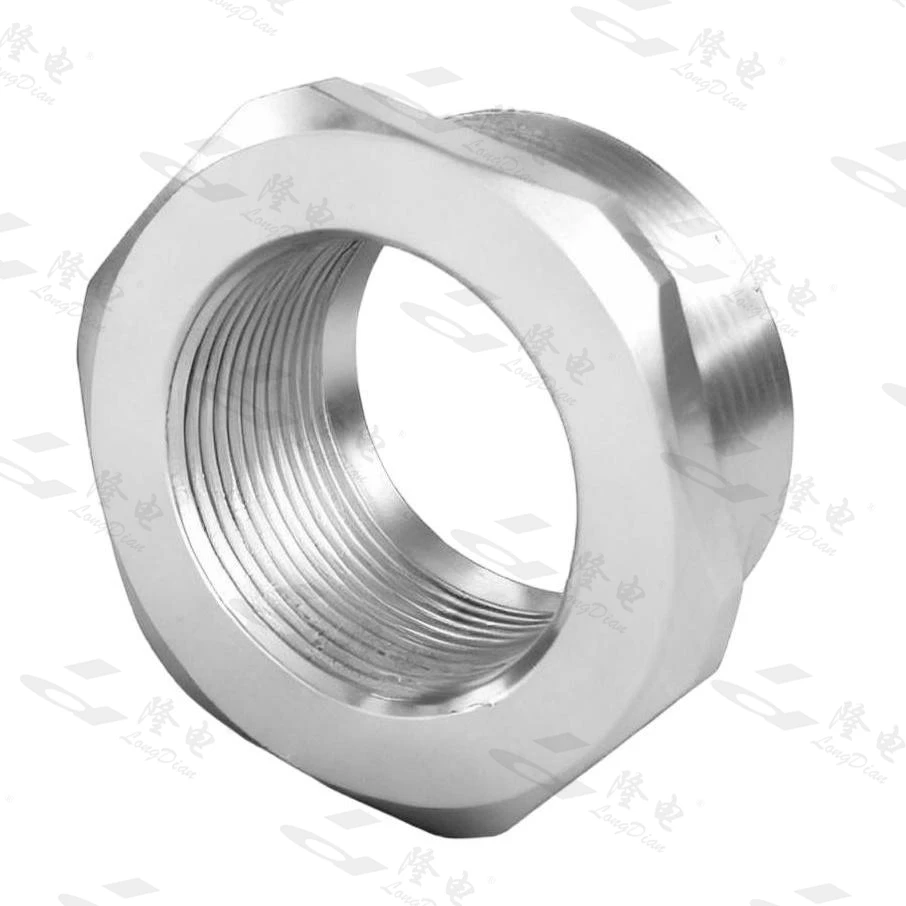

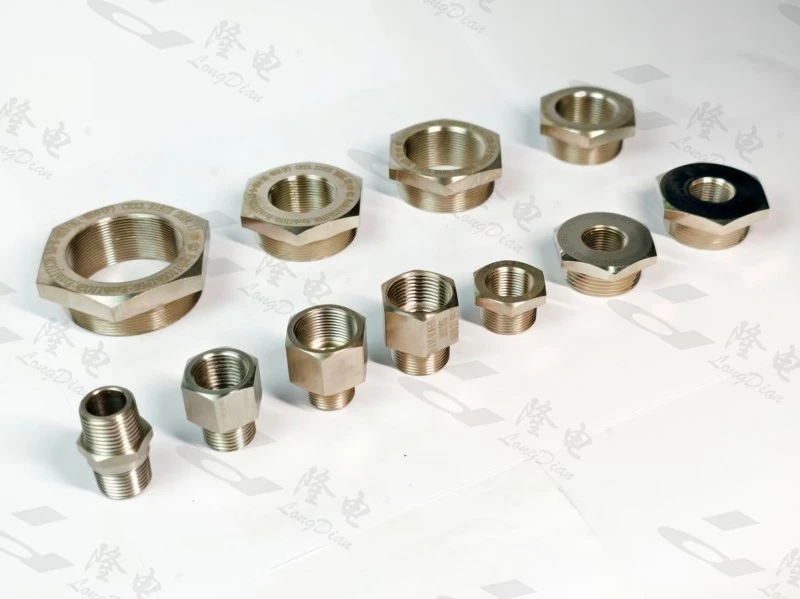

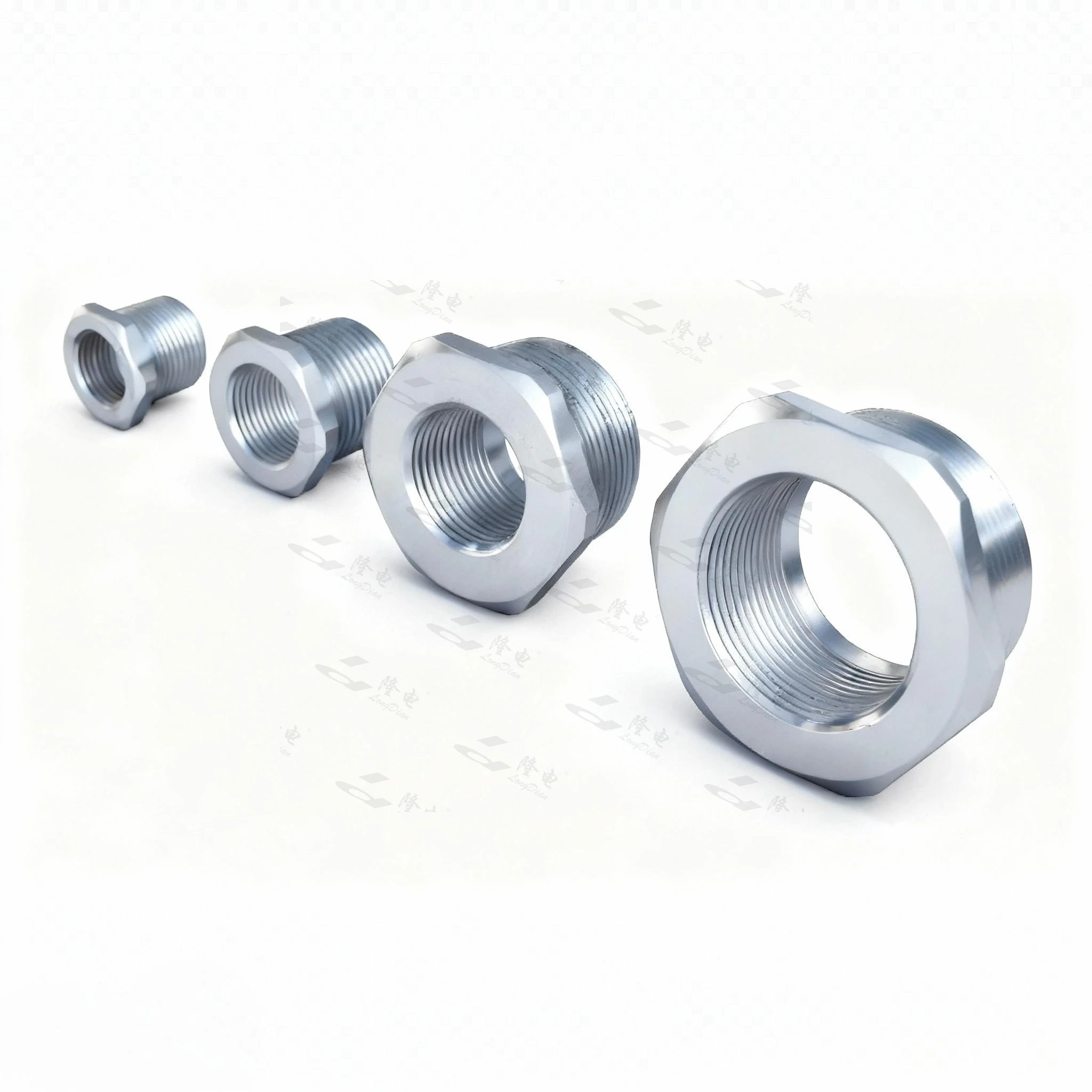

LD-B系列是LD Electric生产的防爆变径管，专为防爆设备螺纹口与电缆引入装置（压盖、堵头等）之间的螺纹和接口尺寸转换而设计。符合IEC 60079 / GB/T 3836标准认证，防爆标志为Ex db ⅡC Gb、Ex eb ⅡC Gb、Ex tb ⅢC Db（M/NPT螺纹）、Ex eb ⅡC Gb、Ex tb ⅢC Db（G螺纹）。阀体采用镀镍黄铜、SS304 或 SS316L（可定制）制成，具有 M、NPT、G 和 PG 螺纹选项，IP66–IP68 防护等级，工作温度范围为 –40 °C 至 +80 °C。当G螺纹用于爆炸性粉尘环境时，必须与盲孔导管（直径公差≤0.7mm）一起使用，并且外壳内部必须有足够的空间容纳锁紧螺母。
1. 应用
1. 兼容LD Electric防爆控制板、接线盒、配电柜、动力柜、电缆接头及各种防爆电气设备。
2. 广泛应用于石油天然气、石化、海上、发电、冶金和其他危险工业系统，这些系统需要不同螺纹规格的安全连接，同时保持防爆完整性。
2. 特点
1. 提供安全的螺纹尺寸转换，同时保持外壳的密封和防爆保护；耐腐蚀、耐盐雾的机身材料确保在恶劣环境下的长期可靠性。
2. IP66-IP68防护等级，多种螺纹可选（M、NPT、G、PG），灵活集成，与LD Electric电缆接头和设备完全兼容，可提供定制螺纹和非标规格。
三、相关参数
|
规格 |
D1-D2 |
长（毫米） |
长1(毫米) |
最大直径F （毫米） |
|
LD-B-20□(男)-16□(女) |
M20×1.5(阳)-M16×1.5(阴) |
25 |
20 |
29 |
|
NPT1/2″(公)-NPT3/8″(母) |
34 |
29 |
||
|
G1/2″(公)-G3/8″(母) |
25 |
20 |
||
|
LD-B-25□(男)-20□(女) |
M25×1.5(阳)-M20×1.5(阴) |
25 |
20 |
34.5 |
|
NPT3/4″(公)-NPT1/2″(母) |
34 |
29 |
||
|
G3/4″(公)-G1/2″(母) |
25 |
20 |
||
|
LD-B-32□(男)-25□(女) |
M32×1.5(阳)-M25×1.5(阴) |
25 |
20 |
44 |
|
NPT1″(公)-NPT3/4″(母) |
30 |
34 |
||
|
G1″(男)-G3/4″(女) |
39 |
25 |
||
|
LD-B-40□(男)-32□(女) |
M40×1.5(阳)-M32×1.5(阴) |
30 |
23 |
55.5 |
|
NPT 11/4"(公)-NPT 1"(母) |
39 |
34 |
||
|
G11/4"(公)-G1"(母) |
32 |
25 |
||
|
LD-B-50□(男)-40□(女) |
M50×1.5(M)-M40×1.5(F) |
30 |
23 |
69.5 |
|
NPT11/2"(公)-NPT11/4"(母) |
39 |
34 |
||
|
G11/2"(公)-G11/4"(母) |
32 |
25 |
||
|
LD-B-63□(男)-50□(女) |
M63×1.5(公)-M50×1.5(母) |
30 |
23 |
80 |
|
NPT2"(公)-NPT11/2"(母) |
39 |
34 |
||
|
G2"(公)-G11/2"(母) |
32 |
25 |
||
|
LD-B-75□(男)-63□(女) |
M75×1.5(公)-M63×1.5(母) |
33 |
24 |
95 |
|
NPT21/2"(公)-NPT2"(母) |
53 |
45 |
||
|
G21/2"(公)-G2"(母) |
34 |
25 |
||
|
LD-B-80□(男)-75□(女) |
M80×2(公)-M75×1.5(母) |
37 |
27.5 |
105 |
|
NPT3"(公)-NPT21/2"(母) |
55 |
45 |
||
|
G3"(公)-G21/2"(母) |
37 |
27.5 |
||
|
LD-B-90□(男)-80□(女) |
M90×2(公)-M80×2(母) |
37 |
27.5 |
115 |
|
NPT31/2"(公)-NPT3"(母) |
55 |
45 |
||
|
G31/2"(公)-G3"(母) |
37 |
27.5 |
||
|
LD-B-100□(男)-90□(女) |
M100×2(公)-M90×2(母) |
37 |
27.5 |
129 |
|
NPT4"(公)-NPT31/2"(母) |
55 |
45 |
||
|
G4"(公)-G31/2"(母) |
37 |
27.5 |
