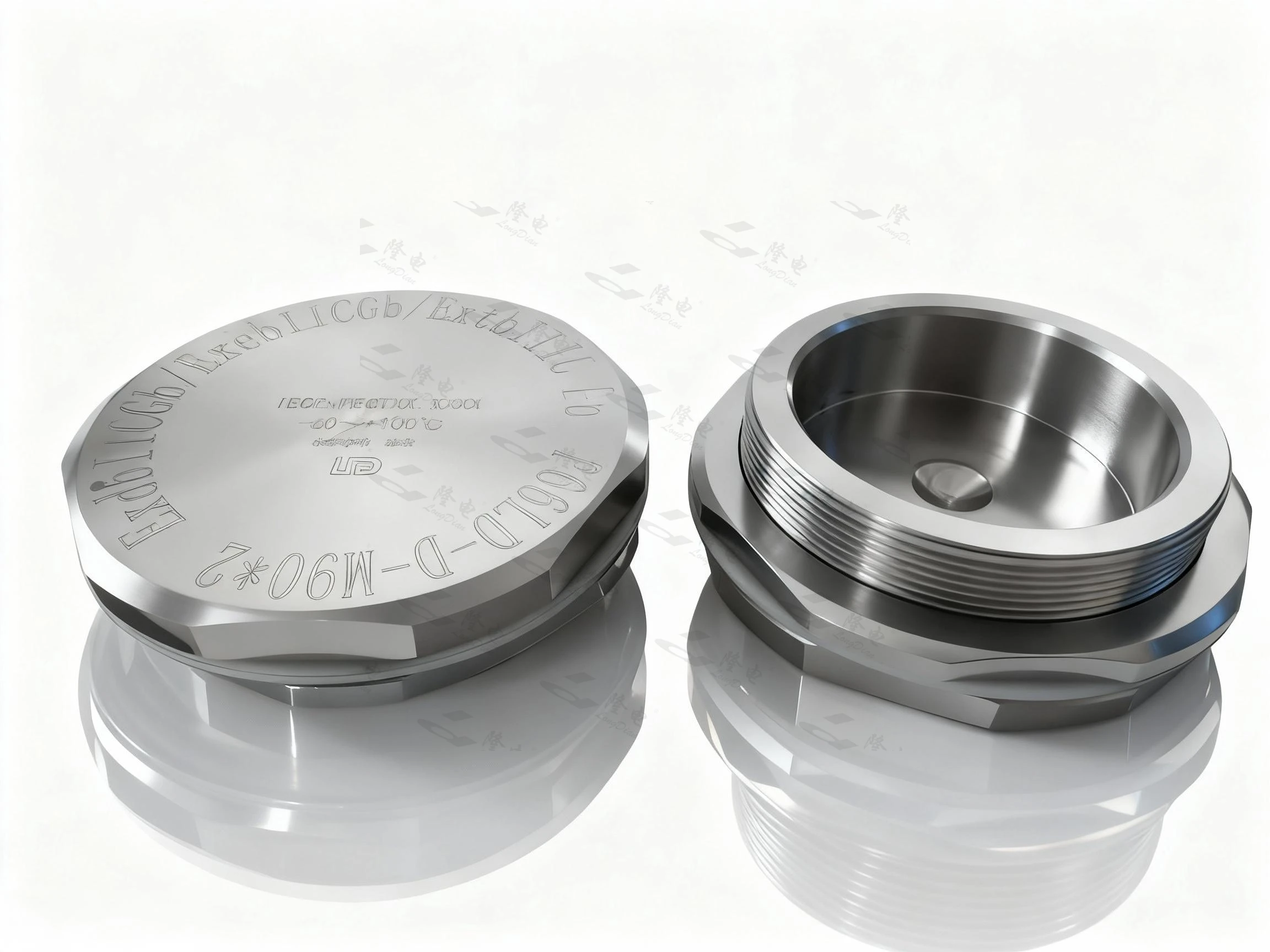

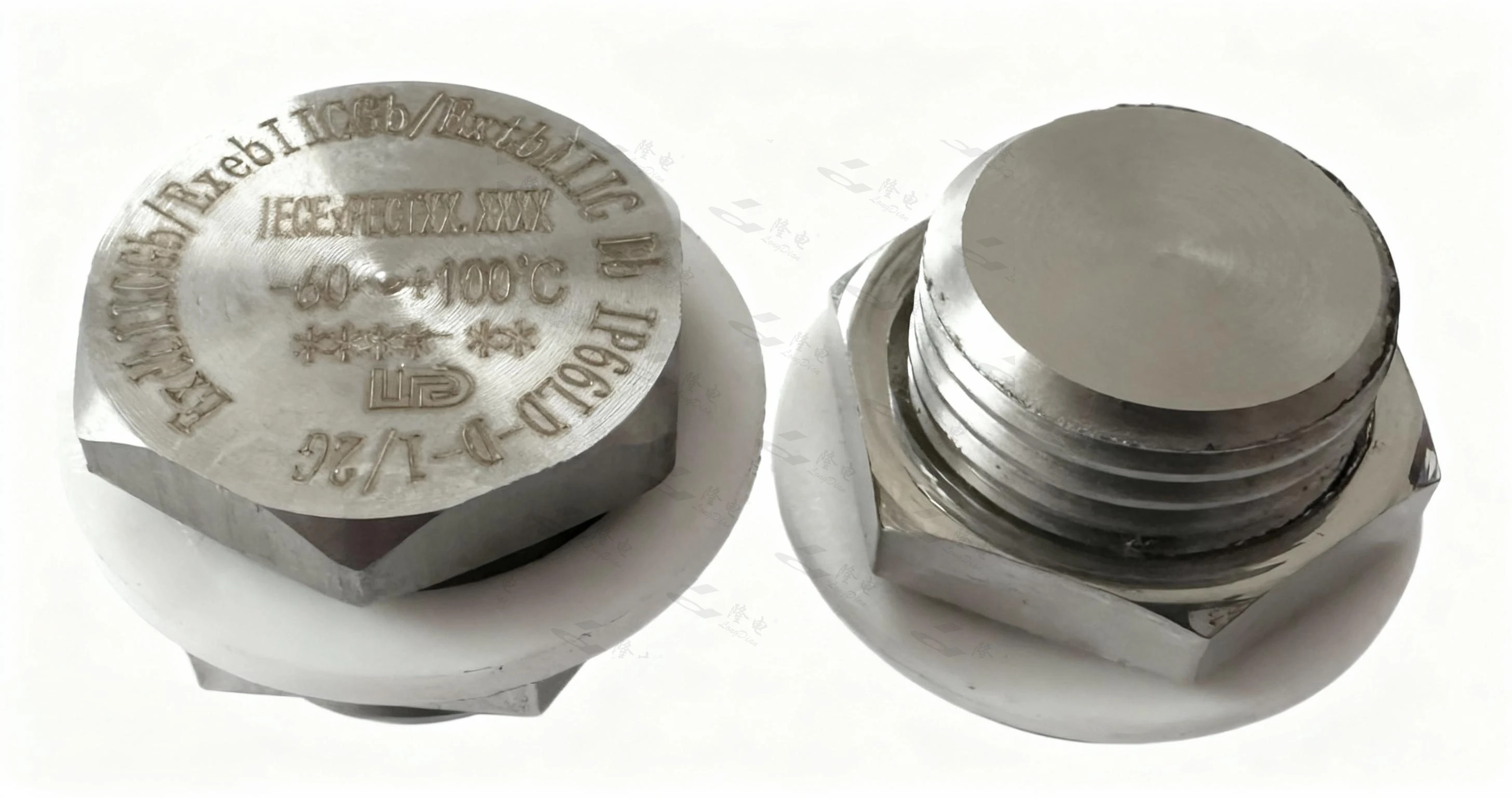

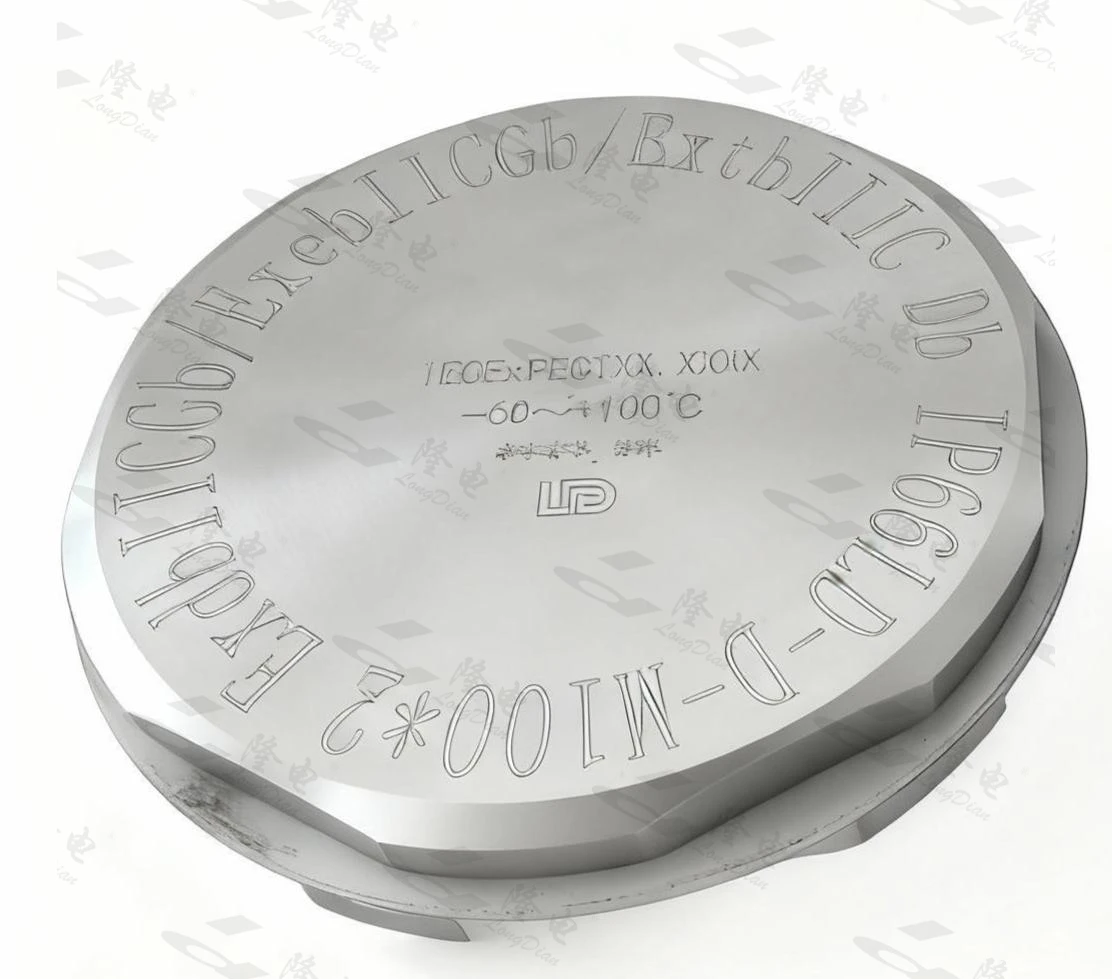

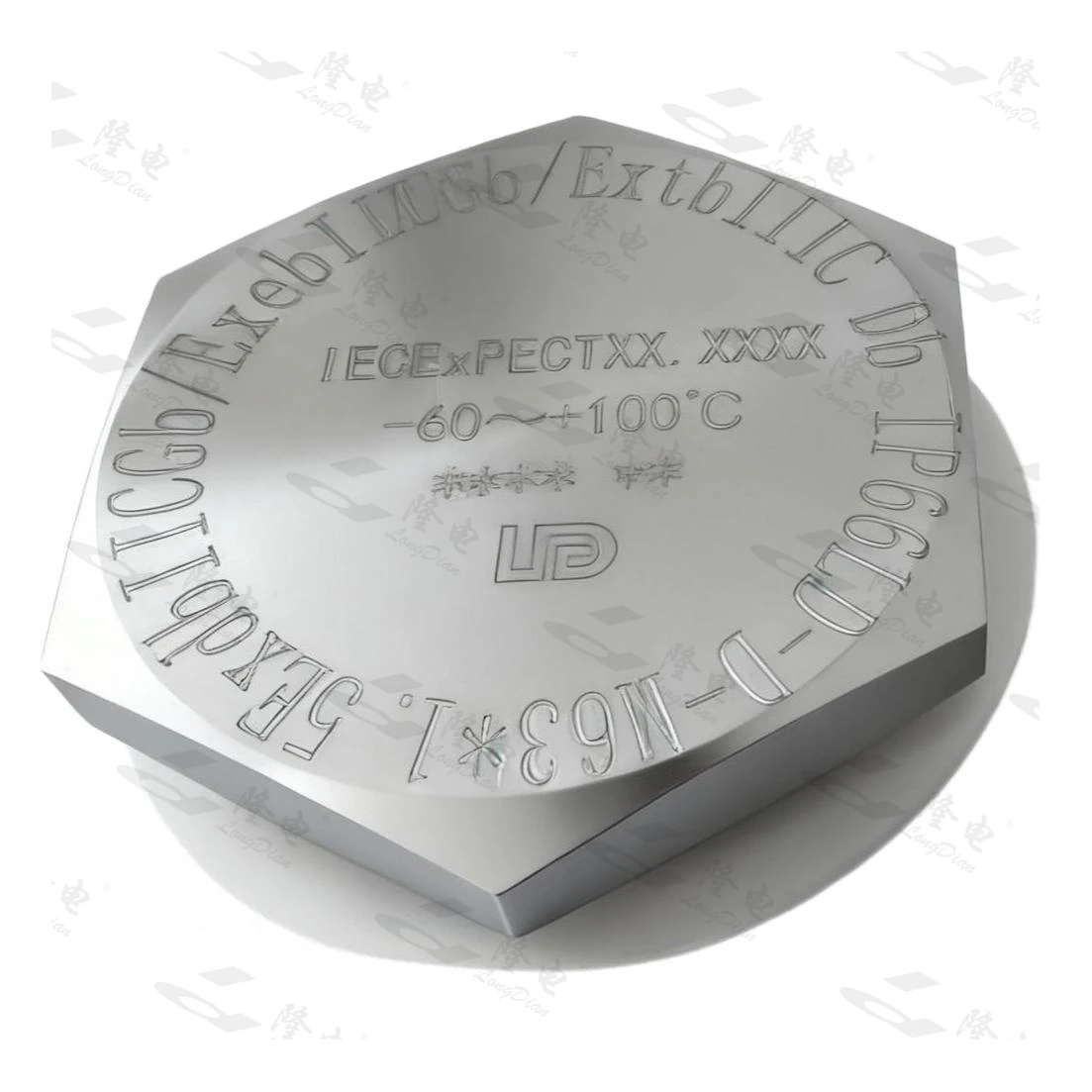

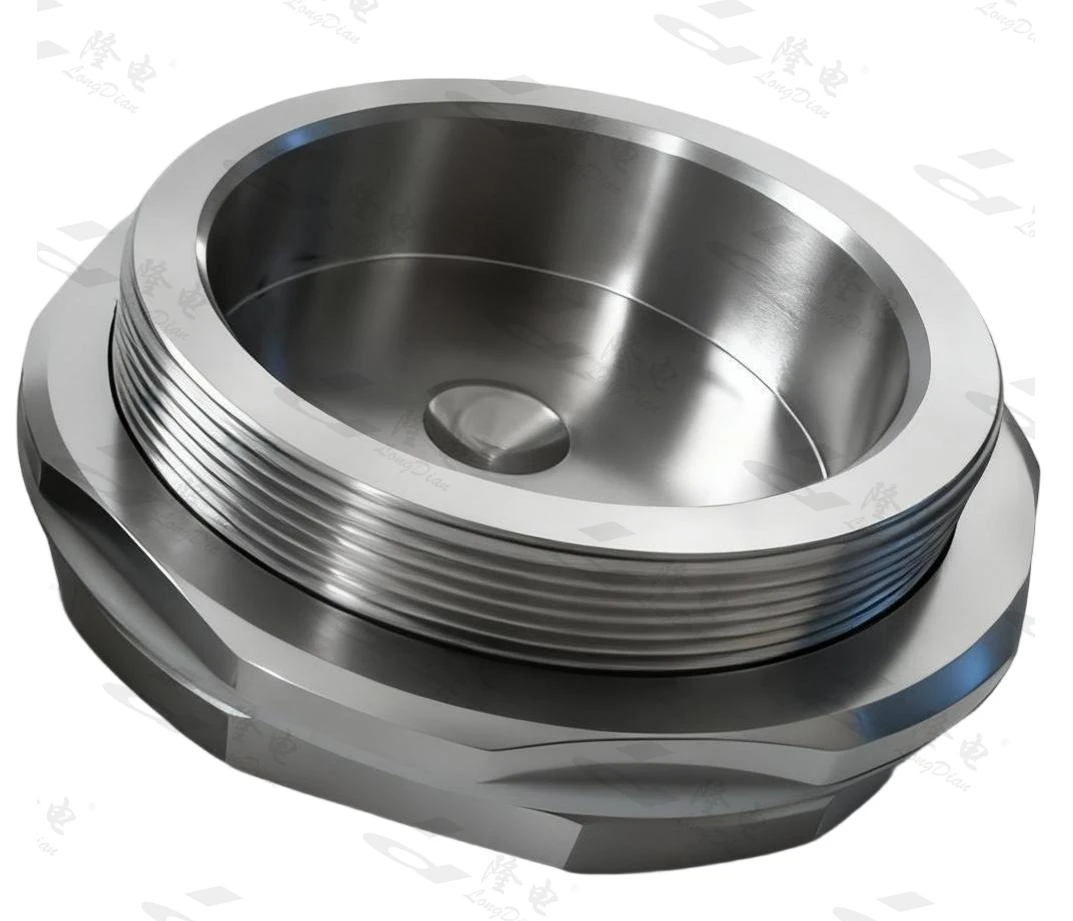

LD-D系列是LD Electric生产的防爆堵头（电气附件），设计用于密封和保护防爆外壳中未使用的电缆入口，以保持外壳的保护完整性。通过IEC 60079 / EN 60079 / GB/T 3836标准认证，M、NPT螺纹尺寸（M12×1.5至M100×2、NPT 3/8〞至NPT 4〞）防爆标志为Ex db ⅡC Gb、Ex eb ⅡC Gb、Ex tb ⅢC Db；对于 G 螺纹尺寸（G3/8 至 G4），标记为 Ex eb ⅡC Gb 和 Ex tb ⅢC Db；当M螺纹用于盲孔导管时，标记为Ex eb ⅡC Gb和Ex tb ⅢC Db。
1. 应用
1. 兼容LD电气生产的防爆控制板、接线盒、配电柜、动力柜、照明设备以及各种防爆电气设备，作为危险场所防爆外壳中未使用的电缆入口的关键密封部件。
2. 广泛应用于石油和天然气、石化、海上、发电、冶金和其他危险工业系统，在这些系统中，保持外壳开口的防爆完整性至关重要，特别适合对耐腐蚀和耐盐雾性能至关重要的海上平台和化学加工场所。
3. 设计用于安装在没有剧烈振动、机械冲击以及可能损坏绝缘层的气体或蒸汽的位置，确保在恶劣的工业条件下对未使用的开口进行可靠的长期密封； –60 °C 至 +100 °C 的宽工作温度范围使其能够在极端的户外和工业环境中使用。
2. 特点
1. Ex db ⅡC Gb / Ex eb ⅡC Gb / Ex tb ⅢC Db防爆认证确保即使在电缆入口闲置时，堵头也能有效保持外壳的防爆完整性； IP66-IP68 等级密封可选配硅胶材料，具有出色的防水和防尘性能。
2.耐腐蚀、耐盐雾的阀体材料（镀镍黄铜、SS304、SS316L）搭配耐用的密封橡胶，可在恶劣的工业条件下提供可靠的长期性能；多种螺纹选项（M、NPT、G、PG）支持与多种防爆外壳灵活集成，盲孔导管兼容性（直径公差≤0.7毫米）确保精确配合和安全安装。
3. 与LD Electric防爆外壳及配件完全兼容，无缝集成； –60 °C 至 +100 °C 的宽工作温度范围远远超过大多数竞争产品，使其适用于极端环境，并可提供可定制的规格和材料以满足特定项目要求。
三、相关参数
|
规格 |
螺纹标准D |
插头长度L(mm) |
L1 螺纹长度 |
最大直径F （毫米） |
|||||
|
公制 |
NPT/G |
中号 |
不扩散条约 |
G |
中号 |
不扩散条约 |
G |
M/NPT/G |
|
|
16 |
M16×1.5 |
3/8" |
25 |
28 |
25 |
20 |
23 |
20 |
25.5 |
|
20 |
M20×1.5 |
1/2" |
25 |
34 |
25 |
20 |
29 |
20 |
29 |
|
25 |
M25×1.5 |
3/4" |
25 |
34 |
25 |
20 |
29 |
20 |
34.5 |
|
32 |
M32×1.5 |
1" |
25 |
39 |
30 |
20 |
34 |
25 |
44 |
|
40 |
M40×1.5 |
1-1/4" |
30 |
39 |
32 |
23 |
34 |
25 |
55.5 |
|
50 |
M50×1.5 |
1-1/2" |
30 |
39 |
32 |
23 |
34 |
25 |
69.5 |
|
63 |
M63×1.5 |
2英寸 |
30 |
39 |
32 |
23 |
34 |
25 |
80 |
|
75 |
M75×1.5 |
2-1/2" |
33 |
53 |
34 |
24 |
45 |
25 |
95 |
|
80 |
M80×2 |
3英寸 |
37 |
55 |
37 |
27.5 |
45 |
27.5 |
105 |
|
90 |
M90×2 |
3-1/2" |
37 |
55 |
37 |
27.5 |
45 |
27.5 |
115 |
|
100 |
M100×2 |
4英寸 |
37 |
55 |
37 |
27.5 |
45 |
27.5 |
129 |
